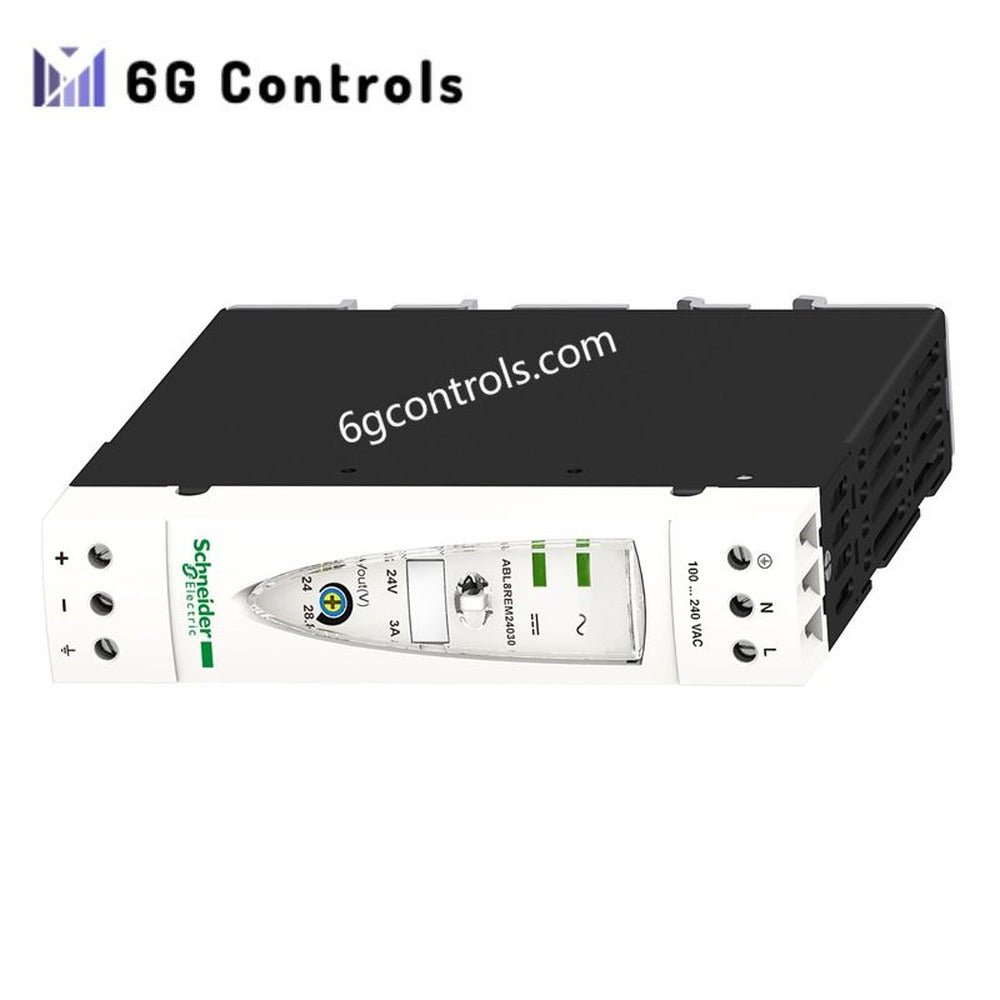

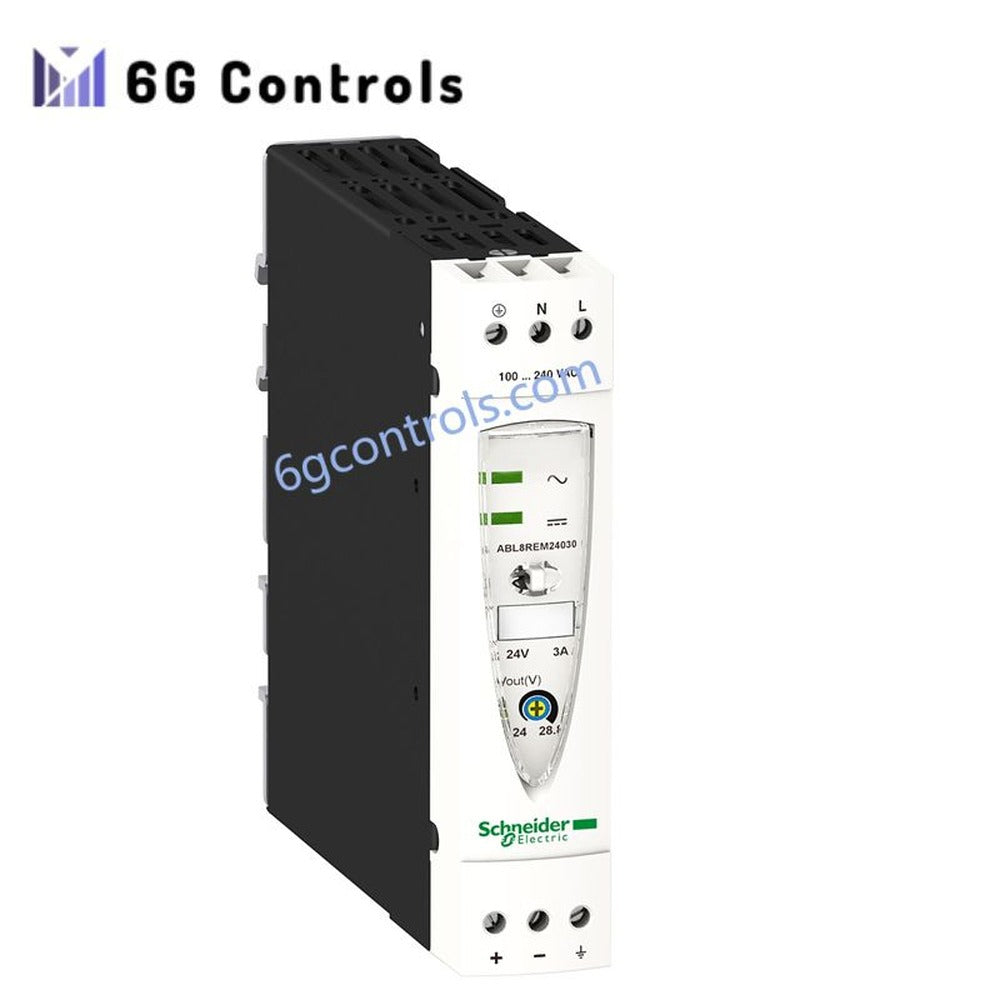

Schneider Electric ABL8REM24030 Regulated Switch Mode Power Supply

19 skladem

Manufacturer: Schneider
Product No.: ABL8REM24030
Country of origin: Francie
Product Type: Regulated Switch Mode Power Supply
Condition: Zcela nový
Payment: T/T, Western Union
Weight: 0.52 kg
Dimensions: 120 mm x 120 mm x 27 mm
Shipping port: Xiamen
Warranty: 12 měsíců

Popis
Reviews
Doprava a platba

Spínaný síťový zdroj Schneider Electric ABL8REM24030 s regulací

Zařízení Schneider Electric ABL8REM24030 (napájecí zdroj ABL8REM24030) je určeno pro stabilizovanou konverzi stejnosměrného napětí v napájecích architekturách Modicon. Zajišťuje přímé usměrnění a regulaci vstupního napětí 100 až 240 V AC na pomocné řídicí napětí 24 V DC pro automatizační a řídicí obvody montované na lištu DIN.

Rozbor přípony a matice modelu

Výrobní dokumentace nedefinuje strukturu segmentované přípony.

ABL8REM24030: regulovaný SMPS s pevným výstupem, třída 24 V DC / 3 A

Technické specifikace

Parametr	Specifikace
Model	ABL8REM24030
Značka	Schneider Electric
Hmotnost	0.52 kg
Rozměry	120 mm x 120 mm x 27 mm
Provozní teplota	0 až 50 °C (bez snížení výkonu), 50 až 60 °C (se snížením výkonu)
Příkon	Ztrátový výkon 12.7 W
Vstupní napětí	100 až 240 V AC / 110 až 220 V DC
Výstupní napětí	24 V DC
Výstupní proud	3 A
Jmenovitý výkon	72 W
Účinnost	85 %
Náběhový proud	30 A
Ochrana	Proti přetížení, zkratu, přepětí a podpětí (automatický reset / vypínací logika)
Montáž	Lišta DIN, profily 35 mm / 75 mm
Typ svorek	Šroubové svorky, AWG 26 až AWG 14
Elektrická pevnost	3000 V mezi vstupem a zemí / vstupem a výstupem

Regulace v režimu Modicon Switch Mode a chování stability výstupu

ABL8REM24030 využívá regulovanou spínanou topologii se stabilizací napětí řízenou zpětnou vazbou na výstupu 24 V DC. Rozsah nastavení výstupního napětí činí 100 až 120 procent jmenovité hodnoty a provádí se interním nastavením reference bez externích kompenzačních modulů.

Vstupní stupeň přijímá jednofázové napájení AC nebo DC v širokém rozsahu a udržuje stabilitu konverze při kolísání napětí až do prahové hodnoty vstupu 85 V AC. Integrovaná pojistková ochrana je provedena jako nevyměnitelný prvek ochrany vstupu.

Výstupní stupeň obsahuje elektronické omezení proudu přibližně na 1.1 x In v kombinaci s vypnutím při trvalém přetížení nebo podpětí. Zkraty se odstraňují automatickou sekvencí opětovného spuštění.

Interní izolační architektura zajišťuje zesílené dielektrické oddělení mezi vstupem, výstupem a zemí, dimenzované až na 3000 V, což umožňuje oddělení řídicích obvodů od nadřazených napájecích sítí.

Diagnostický výstup je realizován pomocí LED indikátorů na předním panelu, které signalizují přítomnost vstupu a stav regulovaného výstupu a přímo odrážejí stav interní stejnosměrné sběrnice.

Často kladené otázky (FAQ)

Otázka: Podporuje ABL8REM24030 paralelní provoz pro sdílení zátěže? Odpověď: Ano. Výstupní stupeň podporuje paralelní zapojení. Chování externího vyrovnávání závisí na topologii zapojení a symetrii impedance kabelů.

Otázka: Co se stane při zkratu na výstupu? Odpověď: Výkonový stupeň přejde do automatického omezení proudu a po odstranění poruchy se znovu spustí. Opakované poruchy mohou aktivovat tepelné vypnutí nebo zajišťovací ochranu.

Otázka: Může jednotka pracovat pouze se stejnosměrným vstupem? Odpověď: Ano. Vstupní stupeň podporuje provoz při 110 až 220 V DC vedle napájení 100 až 240 V AC.

Pokyny pro instalaci v provozu

Namontujte zařízení na lištu DIN 35 mm nebo 75 mm ve svislé poloze, aby byla zachována předepsaná cesta tepelné konvekce.
Zajistěte oddělení vodičů vstupu AC od vodičů výstupu 24 V DC, aby se minimalizovalo kapacitní a induktivní rušení v regulačních smyčkách.
Před přivedením vstupního napájení zajistěte správné připojení ochranného zemnicího vodiče ke svorce ochranného uzemnění.
Použijte průřezy vodičů v předepsaném rozsahu AWG, aby byla zajištěna stabilita kontaktu svorek při tepelném cyklování.
Ověřte volný prostor kolem skříně, aby nedocházelo k blokování proudění vzduchu ve skříních s více moduly.
Dotáhněte šroubové svorky správným utahovacím momentem, aby se při vibracích nebo spínání zátěže neuvolňovaly.
