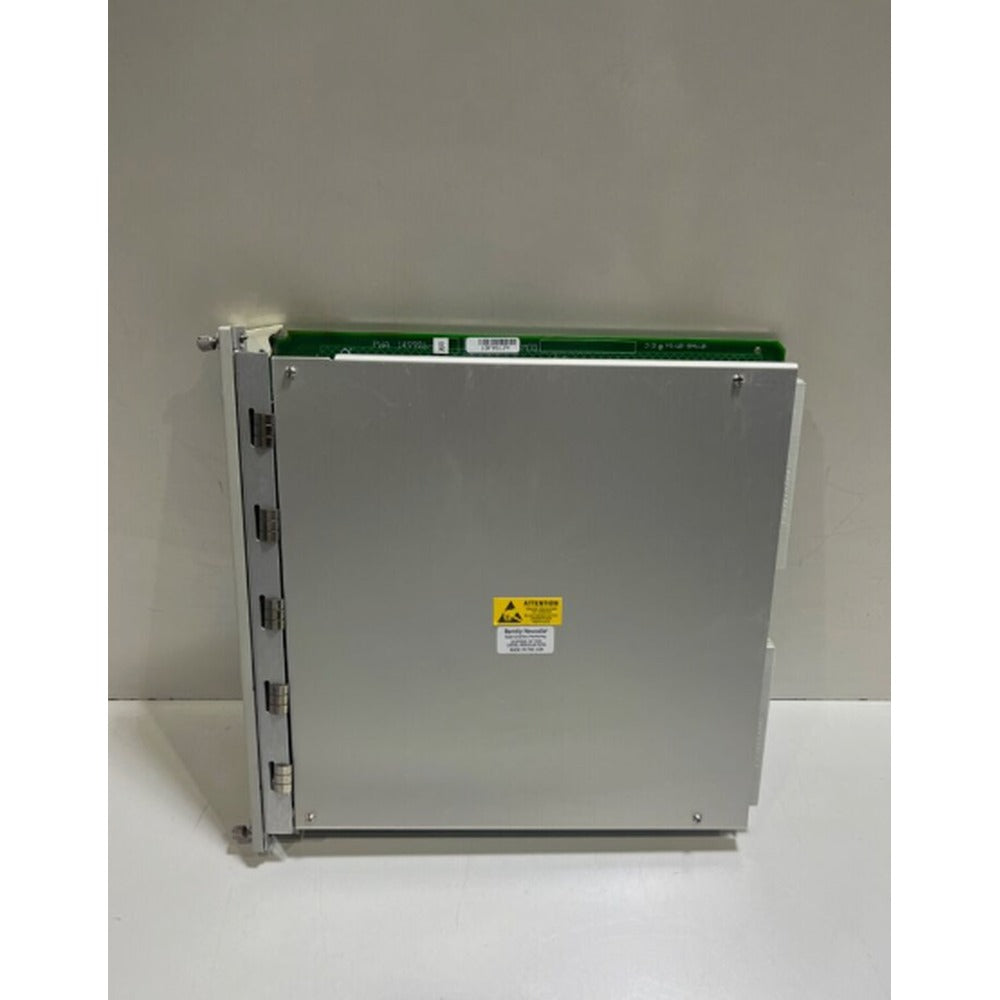

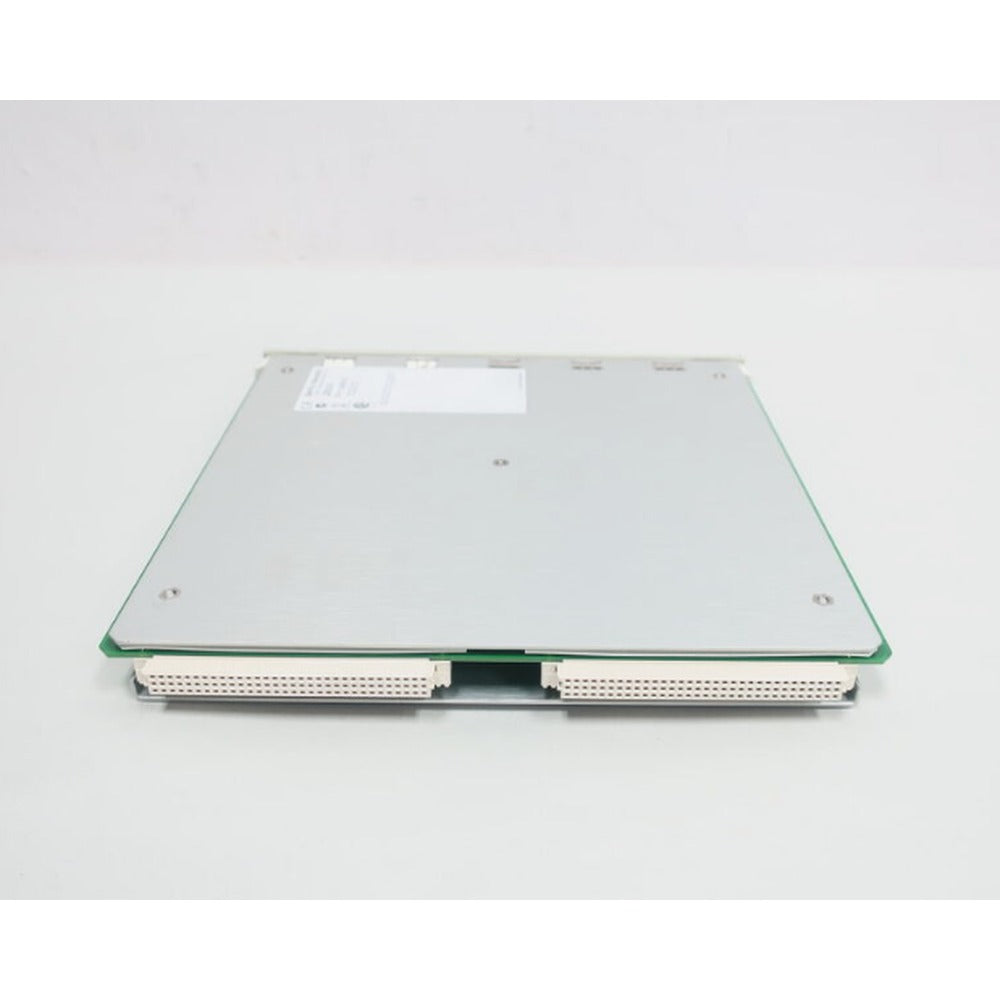

ماژول کنترل رله یدکی ۴ کاناله BENTLY NEVADA 3500/32M 149986-02

توضیحات:

BENTLY NEVADA 3500/32M 149986-02 ماژول رله 4 کاناله، ماژولی با ارتفاع کامل است که چهار خروجی رله ارائه می‌دهد. این ماژول‌ها را می‌توان در هر شیار خالی در سمت راست ماژول رابط داده‌های گذرا قرار داد. هر خروجی رله در ماژول رله 4 کاناله را می‌توان به‌طور مستقل برای اجرای منطق رأی‌گیری برنامه‌ریزی کرد. علاوه بر این، هر رله دارای منطق راه‌اندازی هشدار است.

برنامه‌نویسی منطق راه‌اندازی هشدار از منطق AND و OR استفاده می‌کند و می‌تواند ورودی‌های هشداردهنده‌ای مانند وضعیت‌های Alert و Danger، سیگنال‌های Not-OK یا PPLهای مجزا را از هر کانال مانیتور یا هر ترکیبی از کانال‌های مانیتور در رک دربرگیرد. می‌توانید این راه‌اندازی هشدار را با استفاده از نرم‌افزار پیکربندی رک 3500 مطابق با نیازهای کاربردی خاص خود سفارشی کنید.

مشخصات:

ورودی‌ها:

• مصرف برق: معمولاً 5.8 وات

خروجی‌ها:

• LED وضعیت OK: هنگامی که ماژول به‌درستی کار می‌کند روشن می‌شود.
• LED انتقال/دریافت: برای نشان دادن ارتباط صحیح بین این ماژول و سایر ماژول‌های داخل رک چشمک می‌زند.
• LED هشدار کانال: برای نشان دادن قرار داشتن کانال رله در وضعیت هشدار روشن می‌شود.

رله‌ها:

• نوع: رله‌های تک‌پل، دوحالته (SPDT)
• آب‌بندی محیطی: آب‌بندی‌شده با اپوکسی
• سرکوب‌گر قوس الکتریکی: 250 Vrms، به‌صورت استاندارد نصب‌شده
• عمر کنتاکت: 100,000 چرخه در 5 A، 24 Vdc یا 240 Vac
• عملکرد: هر رله از چهار کانال را می‌توان برای حالت عادی بدون تحریک یا حالت عادی تحریک‌شده، با استفاده از سوئیچ انتخاب کرد.

محدودیت‌های محیطی:

• دمای عملیاتی: -30 °C تا +65 °C (-22 °F تا +150 °F)
• دمای نگهداری: -40 °C تا +85 °C (-40 °F تا +185 °F)
• رطوبت: 95٪، بدون میعان

ویژگی‌های فیزیکی: ماژول اصلی:

• ابعاد (ارتفاع × عرض × عمق): 241 mm × 24.4 mm × 242 mm (9.50 in. × 0.96 in. × 9.52 in.)
• وزن: 0.7 kg (1.6 lb.)

ماژول ورودی/خروجی:

• ابعاد (ارتفاع × عرض × عمق): 241 mm × 24.4 mm × 99.1 mm (9.50 in. × 0.96 in. × 3.90 in.).
• وزن: 0.4 kg (1.0 lb.)

الزامات فضای رک:

• ماژول اصلی: 1 شیار جلویی با ارتفاع کامل.
• ماژول‌های ورودی/خروجی: 1 شیار پشتی با ارتفاع کامل.

مشخصات کنتاکت برای سیستم‌های استاندارد: رله‌های استاندارد:

• حداقل جریان سوئیچ‌شده: 100 mA در 12 Vdc
• مشخصات DC (بار مقاومتی):
  • حداکثر جریان سوئیچ‌شده: 2 A در بازه 0V تا 30 Vdc
  • 0.75 A در 48 Vdc
  • 0.2 A در 125 Vdc
• حداکثر ولتاژ سوئیچ‌شده: 125 Vdc
• مشخصات AC (بار مقاومتی):
  • حداکثر ولتاژ سوئیچ‌شده: 250 Vac
  • حداکثر جریان سوئیچ‌شده: 2 A
  • حداکثر توان سوئیچ‌شده: 450 VA

مشخصات کنتاکت برای سیستم‌های ایمنی عملکردی و سیستم‌های ناحیه خطرناک: رله‌های استاندارد:

• حداقل جریان سوئیچ‌شده: 100 mA در 12 Vdc
• مشخصات DC (بار مقاومتی):
  • حداکثر جریان سوئیچ‌شده: 2 A در بازه 0V تا 30 Vdc
  • حداکثر ولتاژ سوئیچ‌شده: 30 Vdc
• مشخصات AC (بار مقاومتی):
  • حداکثر ولتاژ سوئیچ‌شده: 30 Vac
  • حداکثر جریان سوئیچ‌شده: 2 A

برای مشخصات بیشتر، لطفاً سند PDF را به‌صورت آنلاین مطالعه و دانلود کنید: 3500-32M
