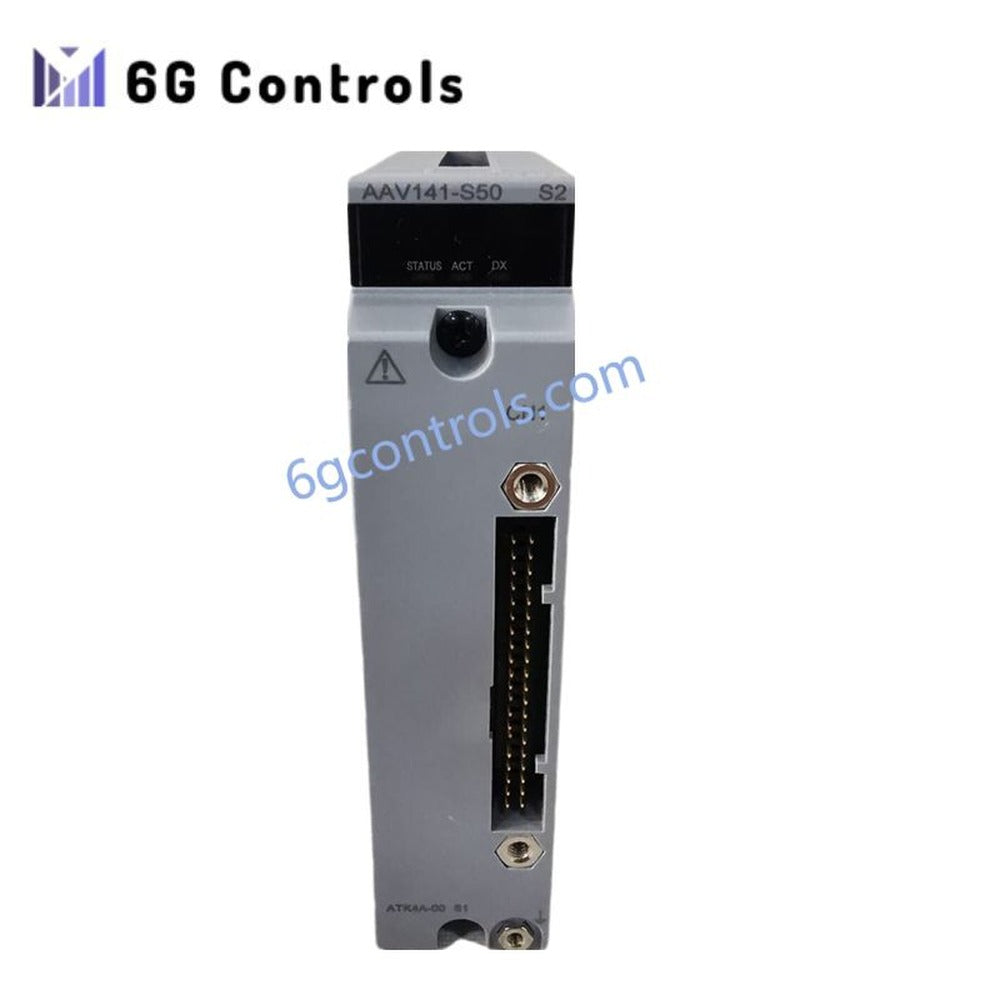

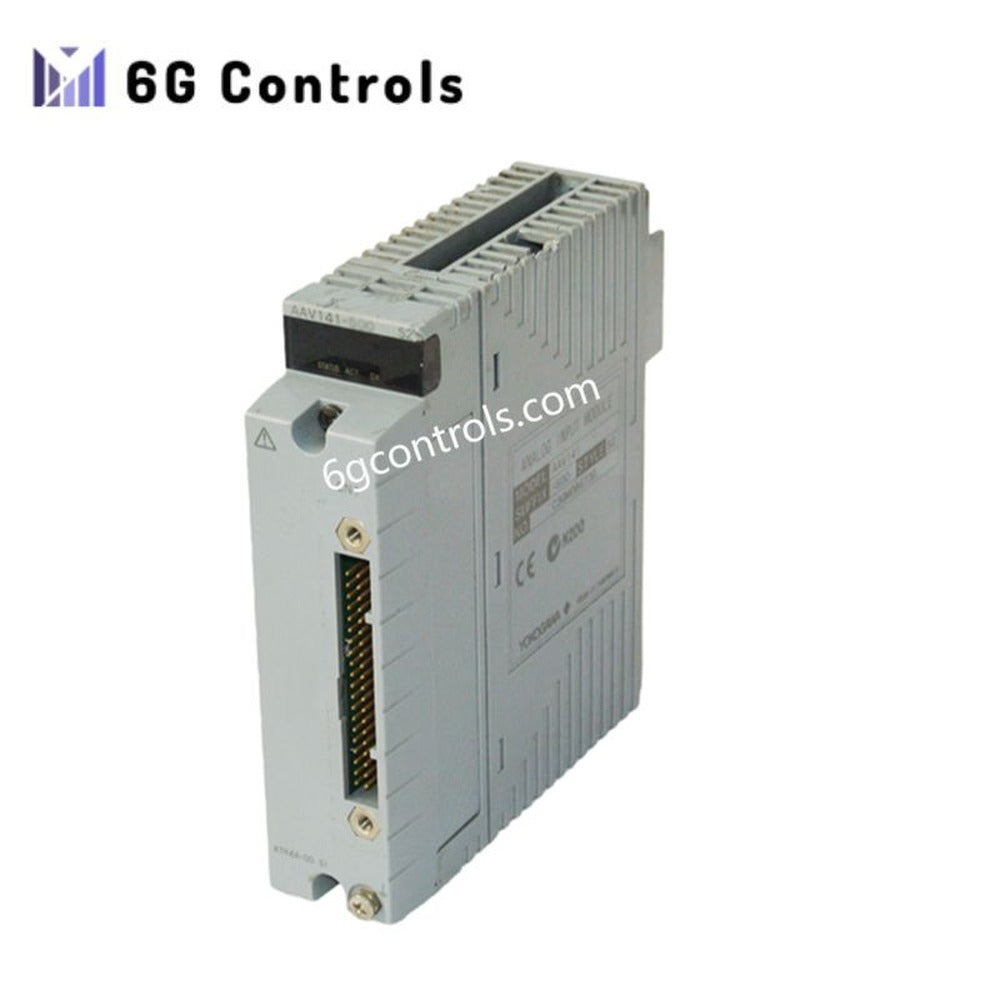

AAV141-S50 | Yokogawa | Módulo de entrada analógica de 16 canais

Visão geral do produto

O módulo de entrada analógica AAV141-S50 da Yokogawa foi concebido para a aquisição de sinais de tensão de alta densidade em sistemas de controlo distribuído CENTUM. Disponibiliza 16 canais de entrada não isolados, concebidos especificamente para sinais de processo de 1–5 V CC. Graças ao seu formato compacto e ao baixo consumo de energia, este módulo é ideal para armários de controlo onde são necessários um aproveitamento eficiente do espaço e um desempenho analógico estável.

Concebido como uma variante standard sem proteção contra explosões, o AAV141-S50 é normalmente utilizado em ambientes industriais gerais onde a segurança intrínseca não é obrigatória.

Compatibilidade do sistema

O AAV141-S50 está integrado nativamente nas arquiteturas DCS CENTUM da Yokogawa e é habitualmente utilizado em nós de E/S para a monitorização contínua de processos. Suporta a aquisição determinística de dados e uma resolução de sinal consistente quando combinado com estações de controlo Yokogawa.

Especificações técnicas

• 16 canais de entrada de tensão
• Nível do sinal de entrada: 1 a 5 V CC
• Configuração da entrada: não isolada, referência comum
• Tipo de módulo: configuração standard
• Proteção contra explosões: não disponível
• Dimensões: 107.5 mm × 130 mm × 32.8 mm
• Peso: 0.2 kg

Principais características técnicas

• A elevada densidade de canais permite ligar vários sinais analógicos a um único módulo
• O design não isolado reduz os circuitos internos, diminuindo o tamanho e o consumo de energia
• Medição de tensão estável, adequada para transmissores e saídas de controladores na gama de 1–5 V
• Otimizado para um funcionamento a longo prazo em ambientes DCS Yokogawa

Aplicações típicas

• Monitorização contínua de processos em instalações químicas e petroquímicas
• Sistemas auxiliares de produção de energia
• Processos de fabrico que utilizam transmissores com saída de tensão
• Expansões de sistemas CENTUM que requerem entradas adicionais de tensão analógica

Comparação com modelos relacionados

Em comparação com as variantes de entrada analógica isolada da série AAV, o AAV141-S50 oferece uma solução mais compacta e económica quando não é necessário isolamento entre canais. Para aplicações que envolvam maior imunidade ao ruído ou massas de sinal mistas, os modelos AAV isolados poderão ser mais adequados.

Perguntas frequentes

P: O AAV141-S50 pode aceitar sinais de corrente, como 4–20 mA? R: Não. Este módulo foi concebido exclusivamente para entradas de tensão na gama de 1–5 V CC.

P: Este módulo é adequado para áreas perigosas? R: Não. A configuração S50 não inclui proteção contra explosões e deve ser utilizada apenas em locais não perigosos.

P: O módulo disponibiliza isolamento entre canais? R: Não. Todos os canais partilham uma referência comum e não são isolados.
