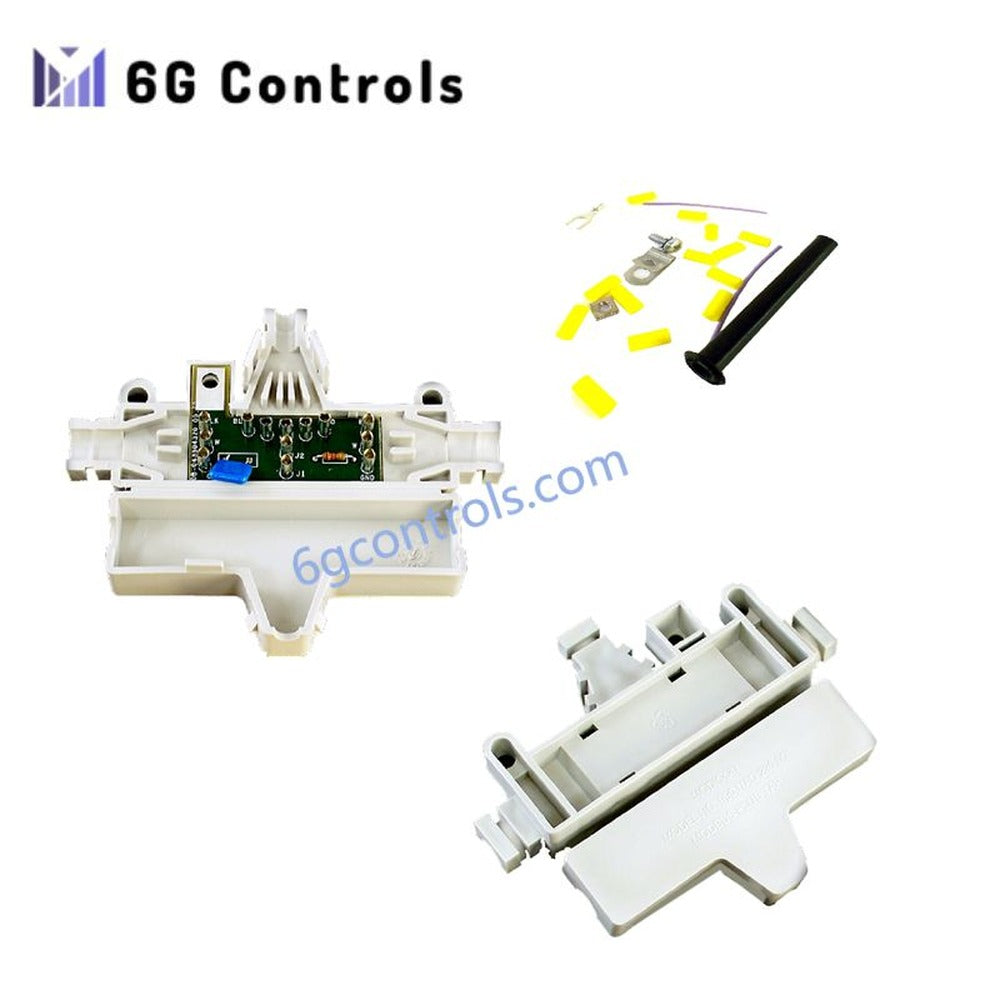

Caixa de derivação Modbus Plus IP20 Schneider Electric 990NAD23000

Configurada para a terminação de linhas de redes Modbus Plus em plataformas de automação Modicon, a Schneider Electric 990NAD23000 (caixa de derivação 990NAD23000) proporciona a execução física/elétrica direta da interligação do barramento e da terminação de segmentos entre nós de rede Modicon Quantum, Momentum, TSX Micro e Premium.

Detalhe dos sufixos e matriz de modelos

Não está definida qualquer decomposição de sufixos na documentação fornecida. O número de peça 990NAD23000 é tratado como um identificador de configuração para encomenda única do conjunto da caixa de derivação Modbus Plus.

Especificações do hardware

Comportamento da interface de rede Modbus Plus da Schneider Electric

O módulo funciona como um elemento passivo de derivação de rede nos segmentos Modbus Plus, proporcionando continuidade de impedância controlada e terminação da camada física para a comunicação entre nós distribuídos. Nas arquiteturas de rede Modicon, a coordenação do backplane e do bus de campo é mantida através de um comportamento determinístico de passagem de testemunho, no qual a caixa de derivação preserva a integridade do sinal entre segmentos de topologias em cadeia.

O encaminhamento do sinal está limitado a linhas de transmissão Modbus Plus baseadas em cobre, estando a instalação dependente da colocação correta das resistências de terminação nas extremidades dos segmentos. A continuidade do canal é eletricamente passiva, não exigindo qualquer intervenção ao nível do firmware ou da configuração.

Perguntas frequentes (FAQ)

P: A 990NAD23000 necessita de alimentação externa para funcionar? R: Não está definida qualquer entrada de alimentação ativa. O dispositivo funciona como uma interface passiva de derivação e terminação de linha Modbus Plus.

P: A unidade pode ser utilizada em topologias de rede Modbus Plus redundantes? R: Suporta a segmentação física de segmentos Modbus Plus; o comportamento da redundância depende da arquitetura do controlador de rede Modicon anfitrião, não da caixa de derivação.

P: É suportada a substituição a quente durante o funcionamento da rede Modbus Plus? R: Não está especificada qualquer capacidade de substituição a quente. A instalação ou remoção deve ser realizada com a rede desenergizada, para manter a integridade do barramento.

Orientações para a instalação no local

Instale a caixa de derivação numa estrutura de armário estável, montada em calha DIN, no interior de um armário com classificação IP20. Certifique-se de que o cabo de par entrançado blindado Modbus Plus está devidamente terminado, com a correspondência correta de impedância nas extremidades dos segmentos. Mantenha os cabos de comunicação separados dos condutores de alta tensão para reduzir o acoplamento indutivo.

As blindagens dos cabos devem ser ligadas à terra num único ponto de referência por segmento, para evitar a formação de loops de terra. Após a instalação, verifique a continuidade da linha principal Modbus Plus utilizando ferramentas de diagnóstico de rede normalizadas, antes de ativar a comunicação com o controlador.
