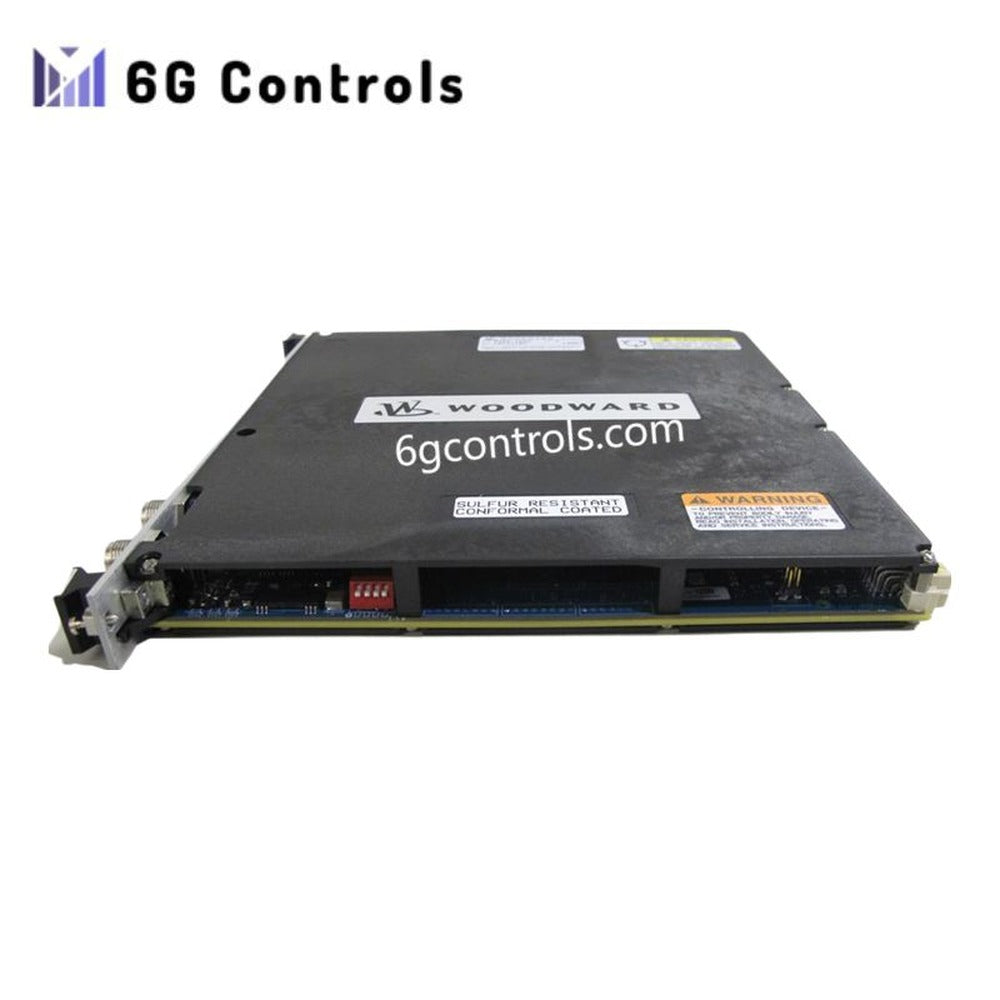

Woodward 5466-1045 Controlador CPU5200 MicroNet Plus

Descrição do produto

O 5466-1045 MicroNet Plus CPU5200 é um processador de controlo digital montado em painel, desenvolvido pela Woodward para sistemas de controlo seguros de turbinas e motores. Este controlador pertence à plataforma de Controlo Digital MicroNet e destina-se a aplicações baseadas em GAP que exigem controlo determinístico, uma arquitetura compacta e funcionamento certificado em áreas perigosas.

Ao contrário das CPUs MicroNet com suporte RTN, este modelo funciona como controlador autónomo e não foi concebido para chassis de expansão ou backplanes de rede em tempo real. É normalmente utilizado como substituição de atualização com cibersegurança para hardware CPU5200 antigo em instalações existentes.

Arquitetura principal do sistema

O 5466-1045 CPU5200 integra processamento, memória e comunicação de campo num único módulo controlador. Não disponibiliza portas RTN e, por isso, funciona sem racks de expansão remotos. A lógica de controlo é executada através da programação de aplicações GAP, com suporte dos diagnósticos CPU_ML5200.

Este modelo é identificado pela Woodward como substituição aprovada para variantes CPU5200 anteriores, incluindo 5466-1036/6, durante a migração de sistemas para ambientes operativos com cibersegurança. Para obter maior desempenho e capacidade de memória, a Woodward recomenda o 5466-1510 como sucessor a longo prazo.

Recursos de memória e processamento

O controlador é construído com base numa plataforma de hardware CPU5200 antiga, otimizada para controlo determinístico e não para computação de elevada capacidade.

• Memória Flash: 64 MB
• RAM DDR: 128 MB
• Nota sobre a arquitetura: disponibiliza aproximadamente um oitavo da RAM e um sexto da capacidade Flash das CPUs MicroNet posteriores baseadas em P1020

Estes recursos são adequados para estratégias de controlo GAP tradicionais, habitualmente utilizadas em sistemas de controlo de turbinas a gás e motores.

Interfaces de comunicação

O 5466-1045 inclui interfaces integradas essenciais para a integração, configuração e diagnóstico do sistema.

• Porta Ethernet: 1 interface Ethernet de uso geral
• Portas CAN: dois canais CAN para comunicação com dispositivos de campo
• Interface série: porta COM de 9 pinos
• Porta de serviço: acesso dedicado para manutenção e colocação em serviço
• Entrada de reinicialização remota: resposta nominal de +24 V CC

Não são suportadas redes RTN nem comunicações com chassis de expansão.

Classificações ambientais e regulamentares

• Intervalo de temperatura de funcionamento: –40 °C a +85 °C
• Resistência ao choque: MIL-STD-810C
• Aprovação regulamentar: CSA norte-americana, Classe 1, Divisão 2
• Peso: 2,00 lb

Aplicações típicas

O 5466-1045 é habitualmente utilizado em:

• Sistemas de controlo de turbinas a gás
• Gestão de motores alternativos
• Sistemas de controlo de acionamentos mecânicos
• Instalações MicroNet Plus antigas que necessitam de atualizações do sistema operativo com cibersegurança

Perguntas frequentes

Este controlador é compatível com racks de expansão RTN? Não. O 5466-1045 não inclui portas RTN e não pode funcionar com chassis de expansão ou racks de E/S remotas.

Este módulo pode substituir controladores CPU5200 mais antigos? Sim. É amplamente utilizado como substituição direta do 5466-1036/6 durante atualizações no terreno, sobretudo quando é necessário firmware com cibersegurança.

Qual é a alternativa mais recente recomendada? A Woodward identifica o 5466-1510 como a substituição preferencial quando é necessária maior capacidade de memória ou uma arquitetura de CPU mais recente.
