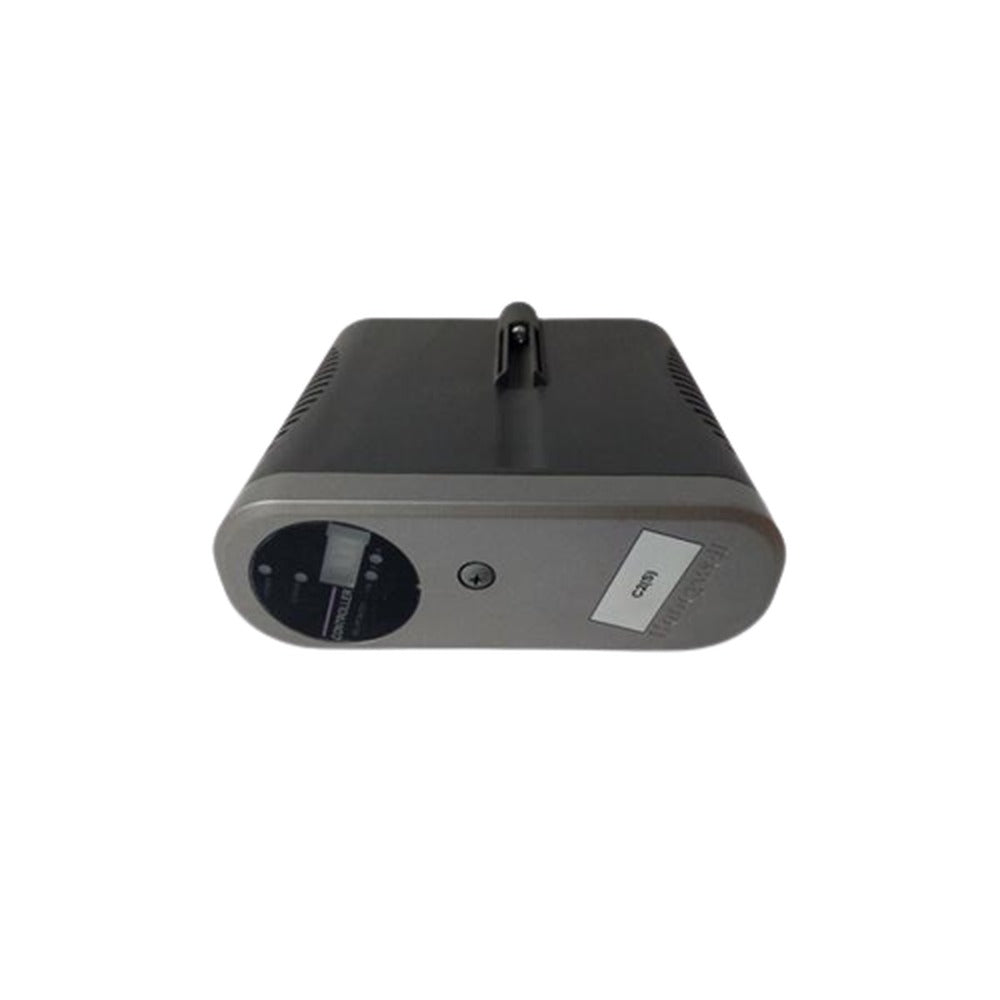

HONEYWELL 8C-PCNT03 obloženi C300 kontroler serije 8

C300 kontroler Experion Series 8 predstavlja srce sistema upravljanja Experion i deterministički izvršava upravljačke strategije i serijske operacije, povezuje se sa lokalnim i udaljenim I/O uređajima i direktno hostuje prilagođene programabilne aplikacije. Kompaktan dizajn kontrolera ne zahteva dodatne interfejsne/komunikacione module, a svo izvršavanje upravljanja i komunikacije su sadržane u kontrolerskom modulu. C300 kontroler pokreće provereno, determinističko okruženje za izvršavanje upravljanja (CEE), koje predstavlja jezgro softvera C300 i obezbeđuje moćno i robusno upravljanje distribuiranim upravljačkim sistemom (DCS). Upravljačke strategije se konfigurišu i učitavaju u C300 kontroler pomoću sistema Control Builder, jednostavnog i intuitivnog inženjerskog alata. C300 kontroler je izrađen u formatu Series 8, koji koristi Input Output Termination Assembly (IOTA) i elektronski modul koji se montira na IOTA i povezuje sa njim. Jedan C300 kontrolerski modul i njegov IOTA sklop sadrže sve funkcije upravljanja i komunikacije. C300 IOTA sklop sadrži samo pasivne uređaje, kao što su Prekidači za FTE adresu, konektori FTE kablova i konektori IO Link kablova. Slika 1 u nastavku prikazuje IOTA sklop komponenti. C300 kontroler može raditi u redundantnim i neredundantnim konfiguracijama. Redundantni rad zahteva drugi identičan kontroler sa sopstvenim IOTA sklopom i kablom za povezivanje redundantnosti. C300 kontroler podržava I/O module Series 8. Dva redundantna IO Link interfejsa obezbeđuju povezivanje između C300 kontrolera i pripadajućim I/O modulima. Konektori interfejsa IO Link nalaze se na C300 IOTA sklopu.

Specifikacije C300 kontrolera:

Okruženje za izvršavanje upravljanja C300 (CEE):

C300 CEE stvara okruženje za izvršavanje i raspoređivanje Control Modules (CM) i Sequential Control Modules (SCM) modula radi izvršavanja upravljačkih strategija koje konfigurišu korisnici. Omogućava komunikaciju ravnopravnih čvorova sa drugim C300 kontrolerima i komunikacionim modulima, kao što su Foundation Fieldbus i Profibus. Inženjeri konfigurišu upravljačke strategije pomoću inženjerskog okruženja Control Builder, koje pruža grafičko okruženje za konfiguraciju sistema i kreiranje upravljačkih strategija. Korisnici mogu podesiti minimalne intervale izvršavanja upravljačkih strategija zasnovanih na C300 CEE-u na 50 ms.

Specifikacije hardvera C300:

• Zahtevi za napajanje: 24 V (napaja se preko kablova iz sistema napajanja Series 8)
• Dimenzije IOTA sklopa: visina 220 mm (9 inča), širina 120 mm (4,75 inča)
• Programska memorija: 16 MB
• Procesor: PowerPC 8270, 400 MHz, 32-bitni
• Podržano uklanjanje i umetanje modula pod napajanjem
• Konformni premaz: da, nivo G3 za zahtevna okruženja (standard za koroziju ANSI/ISAS71.04-1985)
• Redundansa: dizajn zasnovan na IOTA tehnologiji, bez jedne tačke otkaza za IOM, terminalne i komunikacione veze (silazne i uzlazne)
• Zadržavanje podataka u RAM-u: 50 sati putem rezervnog baterijskog paketa sa punjivom baterijom (opciono)
• Programski jezik: projektovanje funkcijskih blokova (FBD) putem sistema Experion Control Builder
• Podržani I/O sistemi i komunikacija uzlazne veze: Series 8 I/O
• Podržane I/O veze: 2 I/O veze, pri čemu se svaka I/O veza može konfigurisati za Series 8 I/O
• Podržana brzina I/O veze: 750 kbps
• Podržan broj I/O modula po kontroleru: 80 I/O jedinica (redundantni ili neredundantni IOM-ovi)
• Podržan broj I/O modula po I/O vezi: 40 I/O jedinica (redundantni ili neredundantni IOM-ovi)
• Maksimalan broj I/O tačaka po kontroleru: 2560 (Napomena: pri korišćenju punog kapaciteta sa digitalnim I/O modulom sa 32 kanala)
• Broj uzlaznih FTE veza: dvostruki FTE portovi za uzlaznu vezu, brzina 100 Mbps

Komunikacija kontrolera:

• Platforme zasnovane na CEE-u: nativna komunikacija ravnopravnih uređaja sa drugim Series 8 C300, C200 i ControlEdge UOC kontrolerima
• Mreža nadzornog upravljanja: Ethernet otporan na kvarove (FTE)
• Uređaji trećih strana: Modbus master
• Modbus TCP uređaji: funkcijski blok PCDI
• Modbus RTU ili ASCII: putem pristupnika za konverziju Modbus TCP/IP
• Ethernet/IP: nativna komunikacija ravnopravnih uređaja
• Foundation Fieldbus: putem pristupnika modula interfejsa Fieldbus (FIM)
• Profibus DP: putem modula pristupnika Profibus (PGM)

Imajte u vidu da su za podršku za C200 i ControlEdge UOC potrebne određene verzije sistema Experion LX/PlantCruise R510 i novije.
