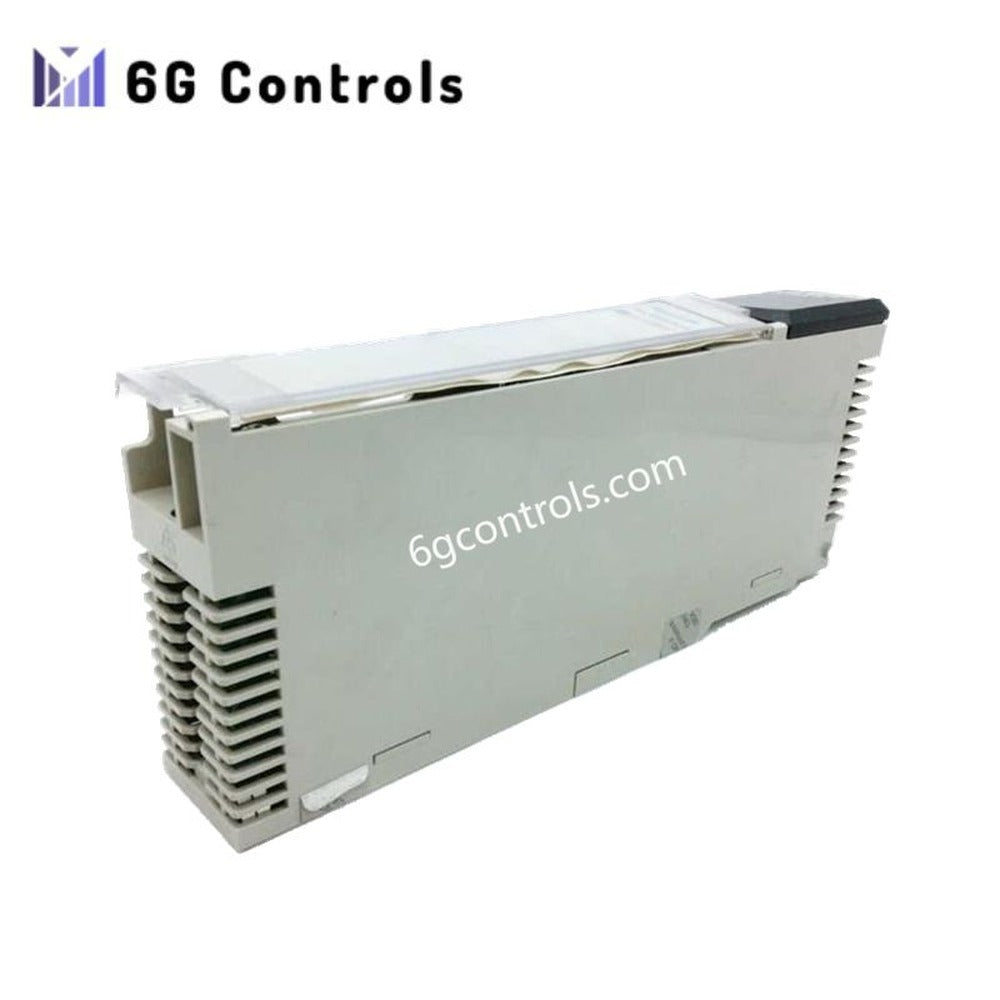

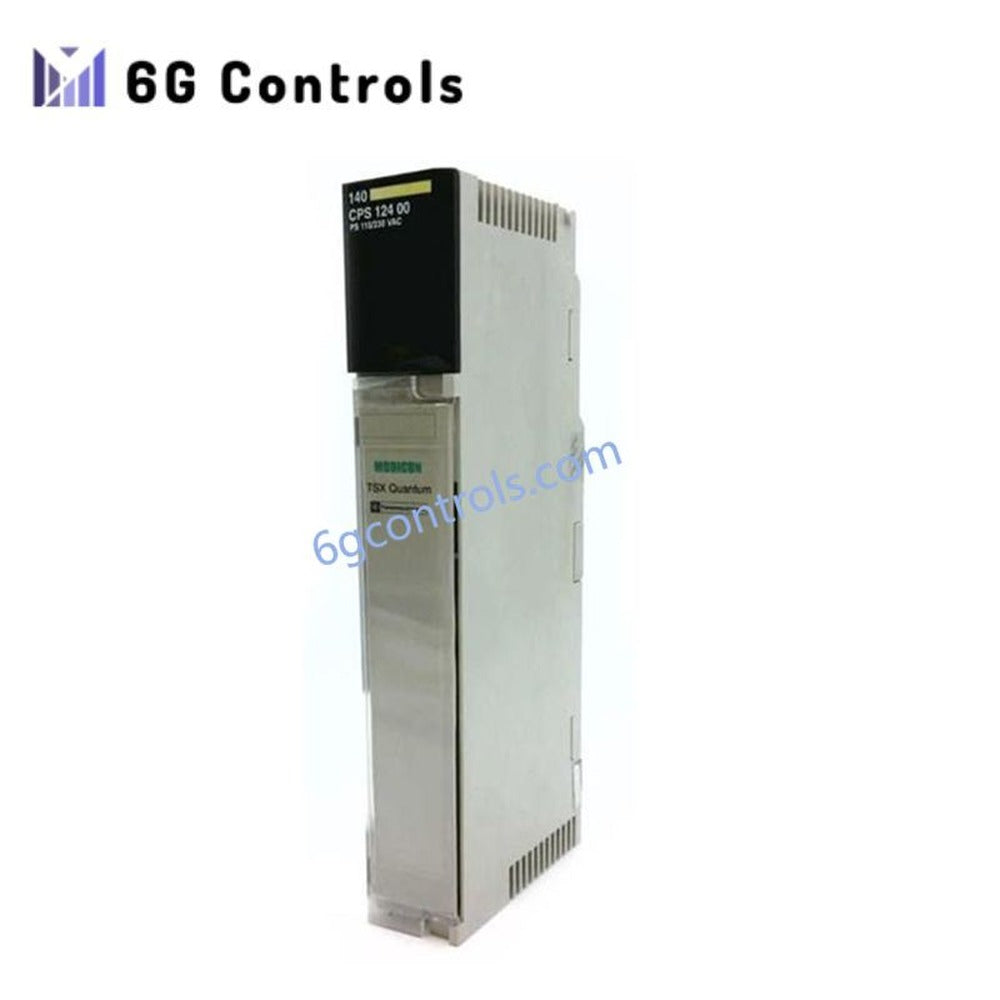

Schneider Electric 140CPS12400 Modicon Quantum napajanje

Opis proizvoda

Modul 140CPS12400 kompanije Schneider Electric je visokopouzdani redundantni AC modul napajanja projektovan za PLC platformu Modicon Quantum. Obezbeđuje regulisan izlaz od 5,1 V DC za napajanje CPU i I/O modula, čime garantuje neprekidan rad sistema u industrijskim okruženjima od kritične važnosti.

Projektovan za konfiguracije sa dva napajanja, ovaj modul povećava raspoloživost sistema omogućavajući paralelan rad sa drugim napajanjem. Pogodan je za primene koje zahtevaju visoku dostupnost, električnu stabilnost i usklađenost sa industrijskim bezbednosnim standardima.

Ključne karakteristike

• Arhitektura redundantnog napajanja za sisteme visoke raspoloživosti
• Širok opseg AC ulaza koji podržava globalne standarde napajanja
• Stabilan izlaz od 5,1 V DC za distribuciju napajanja po Quantum magistrali
• Integrisana zaštita od preopterećenja i prenapona
• LED indikacija na prednjoj ploči za praćenje statusa napajanja u realnom vremenu
• Sertifikovan za opasna i industrijska okruženja

Tehničke specifikacije

Električne karakteristike

• Ulazni napon: 115 V AC (93–138 V), 230 V AC (170–276 V)
• Ulazna frekvencija: 47–63 Hz
• Ulazna struja: 1100 mA @ 115 V; 600 mA @ 230 V
• Udarna struja: 38 A @ 115 V; 19 A @ 230 V
• Nazivna snaga: 130 VA
• Izlazni napon: 5,1 V DC
• Izlazna struja: 8 A (na 60 °C, u redundantnom režimu)
• Tipična efikasnost: ~90%
• Disipacija snage: 6 + (1,5 × Iout)

Zaštita i dijagnostika

• Zaštita od prenapona: Interna
• Zaštita od preopterećenja: Interna
• Osigurač: 2 A, sa usporenim odzivom
• Indikator statusa: Zelena LED lampica (PWR OK)

Uslovi okruženja

• Radna temperatura: 0 °C do 60 °C
• Temperatura skladištenja: –40 °C do 85 °C
• Relativna vlažnost: Do 95% (bez kondenzacije)
• Nadmorska visina pri radu: Do 5000 m
• Otpornost na elektrostatičko pražnjenje: 4 kV kontaktno, 8 kV vazdušno
• Otpornost na elektromagnetne smetnje: 10 V/m (80–2000 MHz)

Mehaničke karakteristike i usklađenost

• Format modula: Standardni Quantum modul za orman
• Težina: 0,65 kg
• Sertifikati: UL 508, CSA C22.2 No.142, cUL, FM klasa 1, divizija 2, CE

Primene

Modul 140CPS12400 se obično koristi u:

• Distribuirani upravljački sistemi (DCS)
• Postrojenja za proizvodnju električne energije i energetski objekti
• Postrojenja za preradu nafte i gasa
• Hemijska i petrohemijska industrija
• Kritični proizvodni sistemi koji zahtevaju redundansu

ČESTO POSTAVLJANA PITANJA

P: Da li 140CPS12400 može da radi bez redundanse? O: Da, može da funkcioniše kao samostalno napajanje, ali redundansa zahteva povezivanje sa drugim identičnim modulom.

P: Da li je ovaj modul kompatibilan sa sistemima Modicon M340 ili X80? O: Ne, posebno je projektovan za platformu Modicon Quantum. Za sisteme X80 preporučena alternativa je BMXCPS4002.

P: Šta se dešava u slučaju kvara napajanja? O: U redundantnoj konfiguraciji, sekundarni modul automatski održava rad sistema bez prekida.
