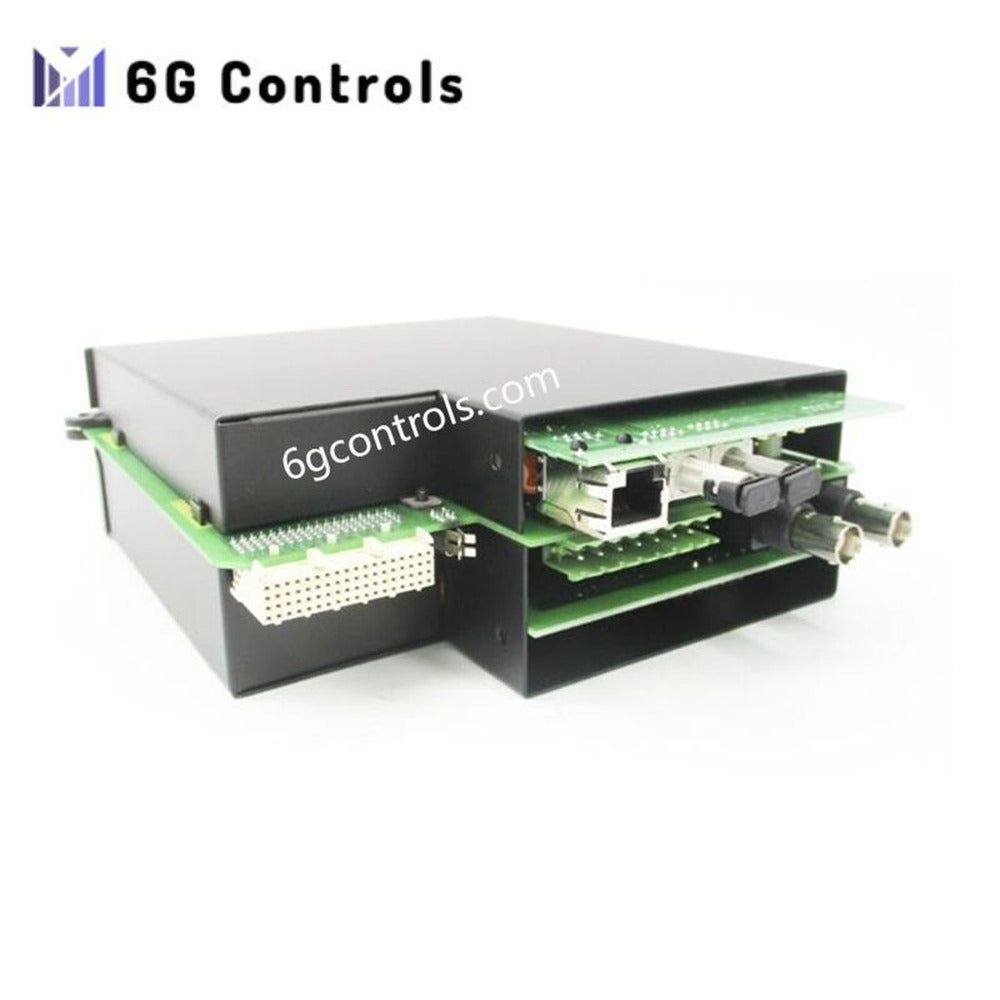

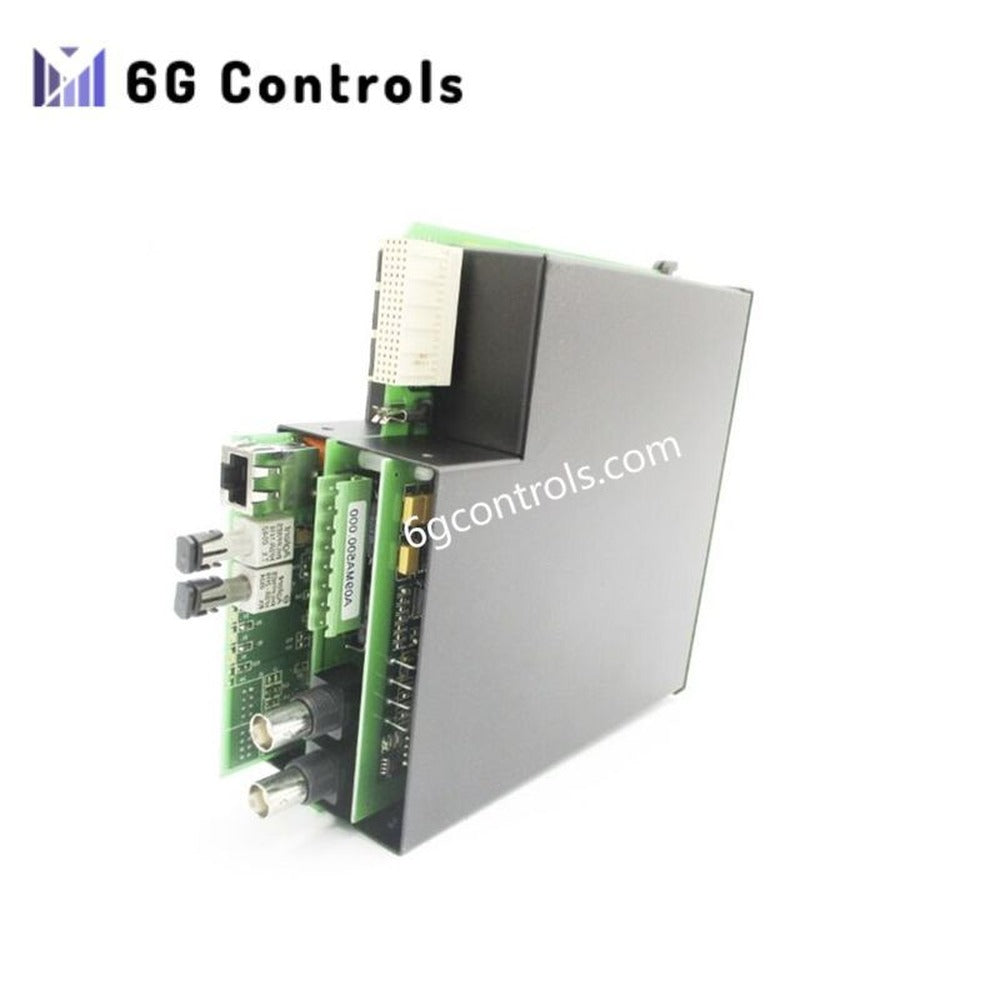

UR9GV | GE Multilin UR 9GV analogni ulazni modul, nov

Opis

Analogni ulazni modul GE Multilin UR9GV omogućava precizno prikupljanje signala za zahtevne primene zaštite i upravljanja u savremenim transformatorskim stanicama. Direktno radi sa CT i VT kolima, omogućavajući inženjerima da u realnom vremenu prikupljaju tačna merenja napona i struje. Pored toga, modul se neprimetno integriše u platformu Universal Relay (UR), što obezbeđuje ujednačene performanse u različitim arhitekturama elektroenergetskih sistema. Njegova robusna konstrukcija podržava napredne šeme zaštite i pruža pouzdane funkcije merenja za prenosne, distributivne i industrijske elektroenergetske mreže.

Ključne prednosti

Modul UR9GV obezbeđuje stabilnu i ponovljivu tačnost merenja, čime se poboljšava ukupni kvalitet odlučivanja releja. Osim toga, njegova fleksibilna konfiguracija podržava strategije diferencijalne zaštite, zaštite faza prema zemlji i zaštite sa više izvora bez potrebe za dodatnim hardverom. Inženjeri imaju koristi od napredne dijagnostike koja rano otkriva probleme sa ožičenjem i skraćuje vreme puštanja u rad. Zato modul povećava pouzdanost sistema održavanjem ujednačenih performansi u zahtevnim radnim uslovima.

Tehničke specifikacije

Tip modula: Analogni ulazni modul za seriju GE Multilin UR Težina: 0,6 kg

Električni ulazi • Strujni ulazi: nominalno 1 A ili 5 A (konfigurabilno) • Naponski ulazi: nominalno 60–240 VAC (preko VT/PT) • Podržani kanali: do 4 CT ulaza i 4 VT ulaza • Proširene mogućnosti platforme: do ukupno 16 CT/VT ulaza, u zavisnosti od UR okvira

Performanse • Frekvencijski opseg: 50 Hz / 60 Hz • Merenje: stvarna efektivna vrednost za V, I, P, Q, S, PF, energiju i frekvenciju • Snimanje događaja: do 1024 vremenski označena događaja

Integracija sistema • Pomoćno napajanje: 24–250 VDC ili 100–240 VAC • Komunikacije: IEC 61850, Modbus TCP/RTU, DNP3.0, PRP/HSR • Dijagnostika: samonadzor sa naprednim proverama integriteta signala

Tipične primene

Ovaj modul podržava šeme zaštite koje se koriste na prenosnim vodovima, distributivnim izvodima i u industrijskim elektroenergetskim sistemima. Na primer, UR9GV se često primenjuje u diferencijalnoj zaštiti transformatora i generatora, gde je precizno uparivanje CT transformatora od ključnog značaja. Pored toga, elektroprivrede ga integrišu u redundantne arhitekture koje zahtevaju komunikacije visoke dostupnosti. Njegova stabilna platforma za merenje pogodna je i za primene zasnovane na merenju u sistemima za upravljanje energijom.

Podrška i održavanje

Redovna ažuriranja firmvera pomažu u održavanju bezbednosti i performansi tokom radnog veka modula. Osim toga, GE pruža globalnu tehničku podršku koja inženjerima pomaže pri konfiguraciji sistema i integraciji na terenu. Pravilne prakse ožičenja CT i VT transformatora obezbeđuju dugoročnu vernost signala i smanjuju zastoje tokom intervala održavanja.

Česta pitanja

P1: Da li UR9GV istovremeno podržava CT i VT ulaze? O1: Da, modul istovremeno prikuplja signale struje i napona za napredne zadatke zaštite.

P2: Da li se nominalna struja može prebacivati između 1 A i 5 A? O2: Da, nazivna vrednost ulazne struje može se konfigurisati na terenu kako bi odgovarala postojećim CT kolima.

P3: Koji UR releji su kompatibilni sa ovim modulom? O3: UR9GV radi sa okvirima serije GE Multilin Universal Relay (UR) koji podržavaju analogno proširenje.

P4: Da li modul podržava IEC 61850? O4: Da, UR platforme sa odgovarajućim komunikacionim karticama pružaju pune mogućnosti IEC 61850.

P5: Da li je ovaj modul pogodan za diferencijalnu zaštitu? O5: Da, njegovi precizni CT ulazi i sinhronizovano prikupljanje signala čine ga idealnim za diferencijalne šeme.
