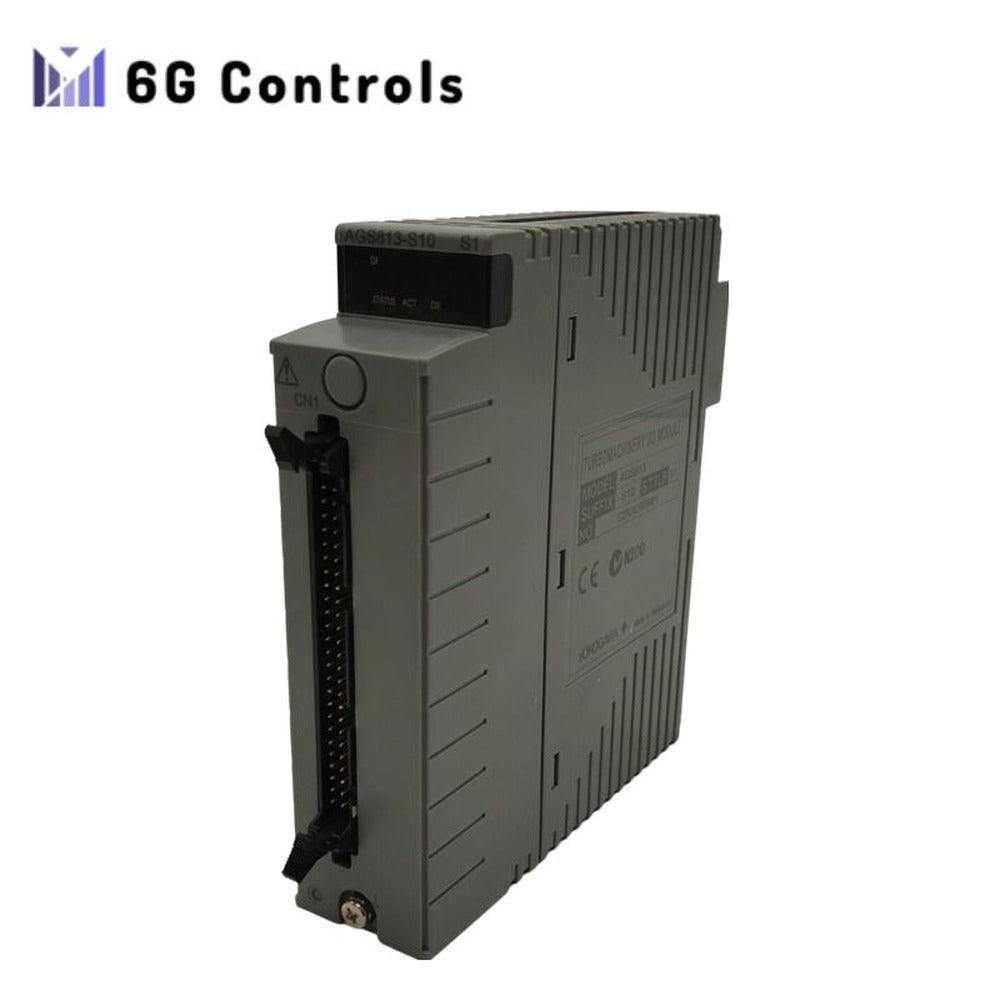

YOKOGAWA AGP813 vysokorychlostní ochranný modul skladem

Přehled

Zařízení AGP813 je určeno pro vysokorychlostní ochranné a řídicí aplikace v průmyslové automatizaci. Níže jsou uvedeny hlavní specifikace a funkce:

Napěťové vstupy

• Počet vstupních kanálů:
  • 4 kanály (vysokorychlostní cyklus; galvanicky oddělené)
  • 6 kanálů (základní cyklus; izolované)
• Vstupní signál: 1 až 5 V
• Přesnost: ±4 mV
• Drift vlivem okolní teploty: ±4 mV / 10 °C
• Vstupní impedance:
  • S napájením: 1 MΩ
  • Bez napájení: 100 kΩ
• Přípustné vstupní napětí: 30 V DC
• Filtrování: Používá se souhrnně pro všechny kanály

Impulsní vstupy

• Počet vstupních kanálů: 4 kanály (základní cyklus; izolované)
• Vstupní impedance: 10 kΩ (u AEGP1D)

Vstupy s magnetickým snímačem (MPU)

• Vstupní signál: 0,5 až 150 Vpp
• Vstupní frekvence: 50 Hz až 25 kHz
• Přesnost:
  • ±1 Hz (50 Hz až 2 kHz)
  • ±0,05 % odečtené hodnoty (2 kHz až 25 kHz)
• Citlivost vstupu:
  • Bez hystereze:
    • 50 až 500 Hz: 0,5 Vpp nebo více
    • 500 Hz až 5 kHz: 1,0 Vpp nebo více
    • 5 až 25 kHz: 2,0 Vpp nebo více
  • S hysterezí:
    • 50 až 500 Hz: 1,0 Vpp nebo více
    • 500 Hz až 5 kHz: 2,0 Vpp nebo více
    • 5 až 25 kHz: 4,0 Vpp nebo více

Vstupy s aktivním snímáním

• Prahové hodnoty vstupního signálu:
  • TYP 1:
    • VH: 2,0 až 24 V
    • VL: 0 až 0,8 V
    • Pracovní cyklus: 50 % ±5 %
  • TYP 2:
    • VH: 2,4 až 24 V
    • VL: 0 až 1,2 V
    • Pracovní cyklus: 50 % ±5 %
• Vstupní frekvence: 0,04 Hz až 2 kHz
• Přesnost: ±0,1 % odečtené hodnoty

Digitální vstupy (SOE)

• Počet vstupních kanálů:
  • 4 kanály (vysokorychlostní cyklus; galvanicky oddělené)
  • 8 kanálů (základní cyklus; galvanicky oddělené)
• Jmenovité vstupní napětí: 24 V DC (sink)
• Vstupní napětí při zapnutí: 18 až 26,4 V DC
• Vstupní napětí při vypnutí: 5 V DC nebo méně
• Vstupní proud: 4,1 mA ±20 %
• Maximální přípustné vstupní napětí: 30 V DC

Digitální výstupy

• Počet výstupních kanálů:
  • 4 kanály (vysokorychlostní cyklus; galvanicky oddělené)
  • 8 kanálů (základní cyklus; galvanicky oddělené)
• Typ výstupu: Spínání do země
• Maximální zatížení: 100 mA na kanál; 30 V DC
• Maximální napětí při zapnutí: 0,3 V DC
• Maximální svodový proud při vypnutí: 0,1 mA
• Zpoždění zapnutí/vypnutí: 1 ms (typicky)
• Skenovací cyklus:
  • 5 ms (vysokorychlostní cyklus)
  • 10 ms (základní cyklus)

Výdržné napětí

• Mezi systémem a provozem: 500 V AC po dobu 1 minuty
• Mezi různými typy vstupů/výstupů: 500 V AC po dobu 1 minuty

Externí připojení

• Vyhrazený kabel: AKB337-M005, M007, M010

Obecné specifikace

• Maximální spotřeba energie: 900 mA (5 V DC)
• Hmotnost: přibližně 0,28 kg
