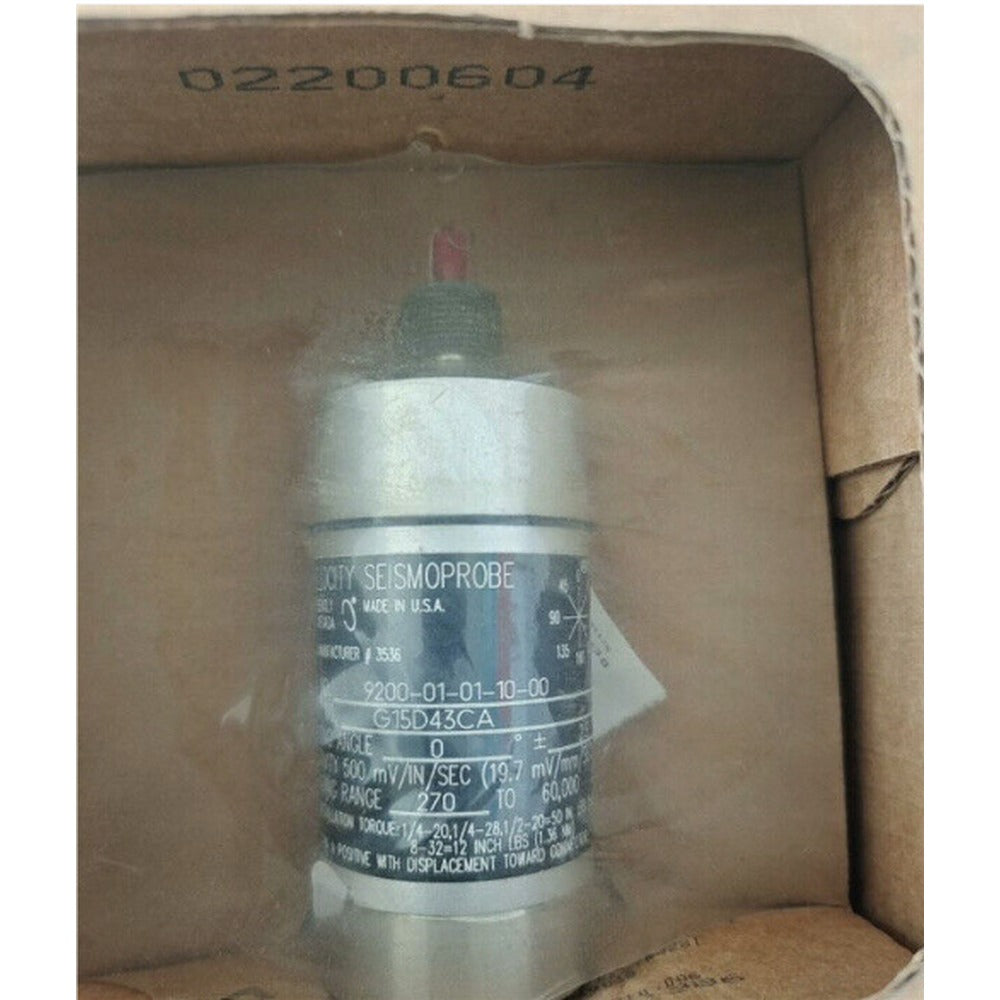

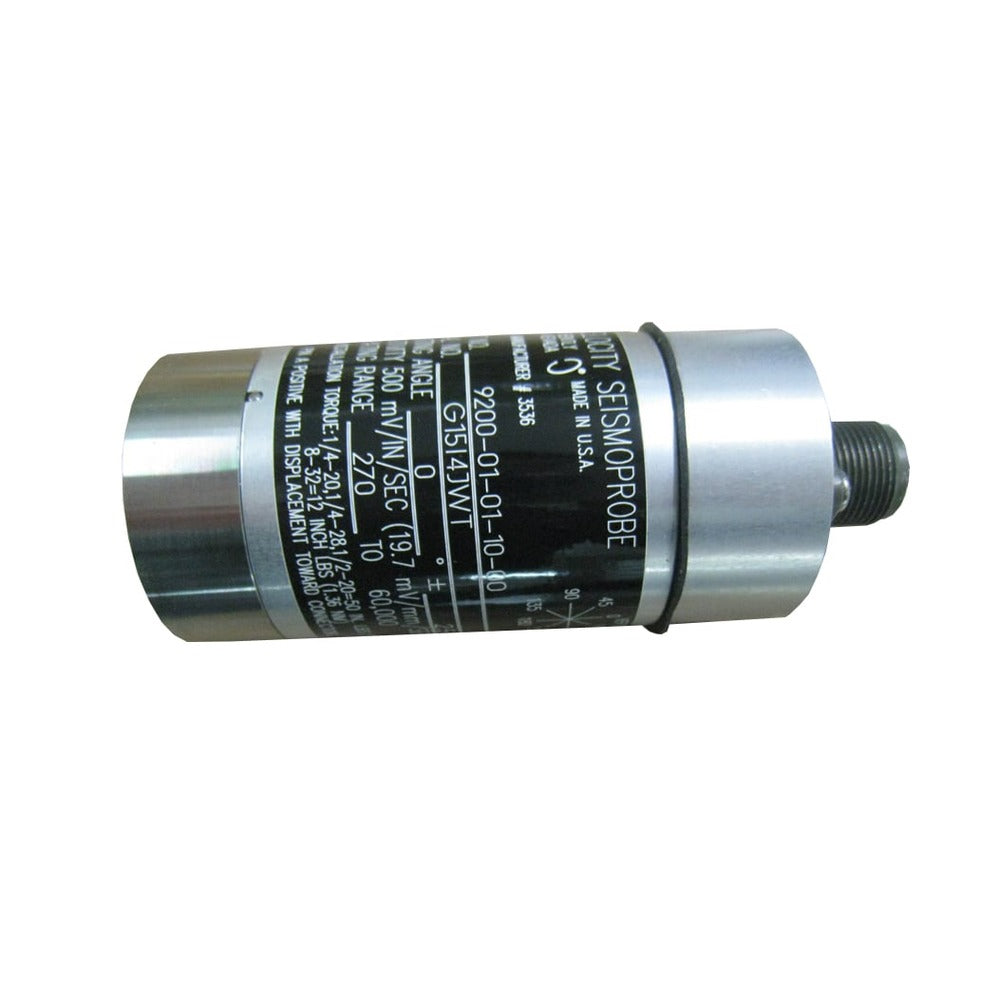

مبدل لرزه‌ای سرعت دو سیمه Seismoprobe، شماره 9200-01-01-10-00 از BENTLY NEVADA

توضیحات

سیستم‌های مبدل سرعت لرزه‌نگار Seismoprobe شرکت Bently Nevada برای اندازه‌گیری ارتعاش مطلق (نسبت به فضای آزاد) محفظه یاتاقان، پوسته یا سازه طراحی شده‌اند. این سیستم‌های دوسیمه از یک مبدل، کابل مناسب و یک مبدل اختیاری سرعت به جابه‌جایی تشکیل می‌شوند.

مبدل‌های سرعت Seismoprobe در این خانواده از فناوری سیم‌پیچ متحرک استفاده می‌کنند و خروجی ولتاژی ارائه می‌دهند که مستقیماً با سرعت ارتعاش مبدل متناسب است. برخلاف مبدل‌های سرعت حالت‌جامد که اساساً شتاب‌سنج‌هایی با مدارهای الکترونیکی انتگرال‌گیر داخلی هستند، مبدل‌های سیم‌پیچ متحرک حساسیت کمتری به ضربه یا تحریک ناگهانی دارند و برای کاربردهای خاص مناسب‌اند. همچنین به منبع تغذیه خارجی نیاز ندارند و برای اندازه‌گیری‌های قابل‌حمل مناسب هستند.

توجه: برای بیشتر نصب‌ها، خانواده مبدل‌های سرعت Velomitor شرکت Bently Nevada که از فناوری حالت‌جامد استفاده می‌کنند، عملکرد و استحکام بیشتری برای کاربردهای اندازه‌گیری سرعت پوسته ارائه می‌دهند.

دو نوع مبدل سرعت لرزه‌نگار موجود است:

• 9200: مبدلی دوسیمه، مناسب برای پایش پیوسته یا اندازه‌گیری‌های دوره‌ای با تجهیزات آزمون یا تشخیصی. هنگام سفارش با گزینه کابل یکپارچه، 9200 بدون نیاز به حفاظت اضافی، مقاومت بسیار خوبی در برابر محیط‌های خورنده ارائه می‌دهد.
• 74712: نسخه دمای‌بالای 9200.

کابل‌های اتصال مختلفی برای اتصال مبدل‌های 9200 و 74712 به سایر تجهیزات یا مبدل سرعت به جابه‌جایی موجود است. این کابل‌ها با افزایش‌های یک‌فوتی (۳۰۰ میلی‌متری)، با زره فولاد زنگ‌نزن یا بدون آن، عرضه می‌شوند.

یک نوع مبدل سرعت به جابه‌جایی (VDC) موجود است: 9513، برای استفاده با مبدل‌های 9200 و 74712.

مشخصات

مبدل‌های سرعت لرزه‌نگار 9200 و 74712

مشخصات در دمای تقریبی ۲۲+ درجه سانتی‌گراد (۷۲+ درجه فارنهایت)، با ارتعاش پوسته دستگاه به میزان ۲۵ میلی‌متر بر ثانیه (۱ اینچ بر ثانیه) در فرکانس ۱۰۰ هرتز (۶۰۰۰ دور در دقیقه) و با بار ۱۰ کیلواهم، مگر اینکه خلاف آن مشخص شده باشد.

الکتریکی

• حساسیت: ۲۰ میلی‌ولت بر میلی‌متر بر ثانیه (۵۰۰ میلی‌ولت بر اینچ بر ثانیه)، با دقت ±۵٪ در صورت اتصال صحیح بار و قرارگیری در زاویه کالیبراسیون.
• پاسخ فرکانسی: از حداقل فرکانس کاری (به اطلاعات سفارش مراجعه کنید) تا ۱ کیلوهرتز (۶۰٬۰۰۰ دور در دقیقه)؛ مقدار معمول +۰ و ۳- دسی‌بل.

لطفاً برای دریافت داده‌های کالیبراسیون دقیق با BENTLY NEVADA, INC. تماس بگیرید.

محدوده عملکرد دینامیکی: حداکثر جابه‌جایی اوج تا اوج 2.54 میلی‌متر (0.100 اینچ).

مقاومت در برابر ضربه: حداکثر شتاب اوج 50 g را در راستای محور غیرحساس تحمل می‌کند.

حساسیت عرضی: حداکثر ±10٪.

قطبیت سیگنال خروجی: هنگامی که سرعت بدنه مبدل به سمت رابط باشد، پایه A نسبت به پایه B مثبت می‌شود.

طول سیم رابط: حداکثر 305 متر (1,000 فوت) بین مبدل سرعت لرزه‌نگار و مانیتور 3300 یا 3500. برای افت فرکانس در طول‌های بیشتر، به دفترچه راهنما مراجعه کنید.

مبدل دوسیمه

مبدل لرزه‌نگار سرعت دوسیمه 9200 را می‌توان با 9513 VDC استفاده کرد که جداگانه سفارش داده می‌شود (به مبدل سرعت به جابه‌جایی مراجعه کنید).

اطلاعات سفارش

9200-AXX-BXX-CXX-DXX

A: گزینه زاویه نصب مبدل/حداقل فرکانس کاری

• ۰ ۱: 0 ±2.5، 4.5 هرتز (270 cpm)
• ۰ ۲: 45 ±2.5، 4.5 هرتز (270 cpm)
• ۰ ۳: 90 ±2.5، 4.5 هرتز (270 cpm)
• ۰ ۶: 0 ±100، 10 هرتز (600 cpm)
• ۰ ۹: 0 ±180، 15 هرتز (900 cpm)
• ۱ ۱: 90 ±10، 10 هرتز (600 cpm)

B: گزینه رابط

• ۰ ۱: نصب از بالا
• ۰ ۲: نصب جانبی
• ۰ ۵: ترمینال‌بلوک با نصب از بالا
• ۰ ۶: رابط کواکسیال (فقط برای تجهیزات آزمون)
• ۰ ۷ تا ۵ ۰: مقاوم در برابر شرایط محیطی، با کابل یکپارچه. شماره گزینه نشان‌دهنده طول کابل از حداقل 7.0 فوت (2.1 متر) تا حداکثر 50.0 فوت (15 متر) است. هنگام سفارش همراه با تأییدیه‌ها، حداکثر طول قابل ارائه 32 فوت (9.75 متر) است. سفارش در افزایش‌های 1.0 فوتی انجام می‌شود.

C: گزینه پایه نصب

• ۰ ۱: دایره‌ای؛ استاد 1/4 اینچ 20 UNC
• ۰ ۲: دایره‌ای؛ استاد 1/4 اینچ 28 UNF
• ۰ ۳: فلنج مستطیلی
• ۰ ۴: دایره‌ای؛ دارای سه استاد رزوه‌دار 8-32 روی دایره پیچ با قطر 44 میلی‌متر (1.75 اینچ)
• ۰ ۵: بدون پایه؛ استاد 1/2 اینچ 20 UNF-3A
• ۰ ۶: دایره‌ای ایزوله، استاد 1/4 اینچ 20 UNC
• ۰ ۷: دایره‌ای ایزوله، استاد 1/4 اینچ 28 UNF
• ۰ ۸: فلنج مستطیلی ایزوله
• ۰ ۹: دایره‌ای ایزوله، استاد 5/8 اینچ 18 UNF
• ۱ ۰: دایره‌ای؛ استاد M10X1
• ۱ ۱: دایره‌ای ایزوله، M10X1
• ۱ ۲: دایره‌ای ایزوله، ½ اینچ 20 UNF-2A

D: گزینه تأییدیه سازمان

• ۰ ۰: نیازی به تأییدیه نیست
• ۰ ۱: CSA/NRTL/C
• ۰ ۲: اروپایی
• ۰ ۴: تأییدیه‌های متعدد
