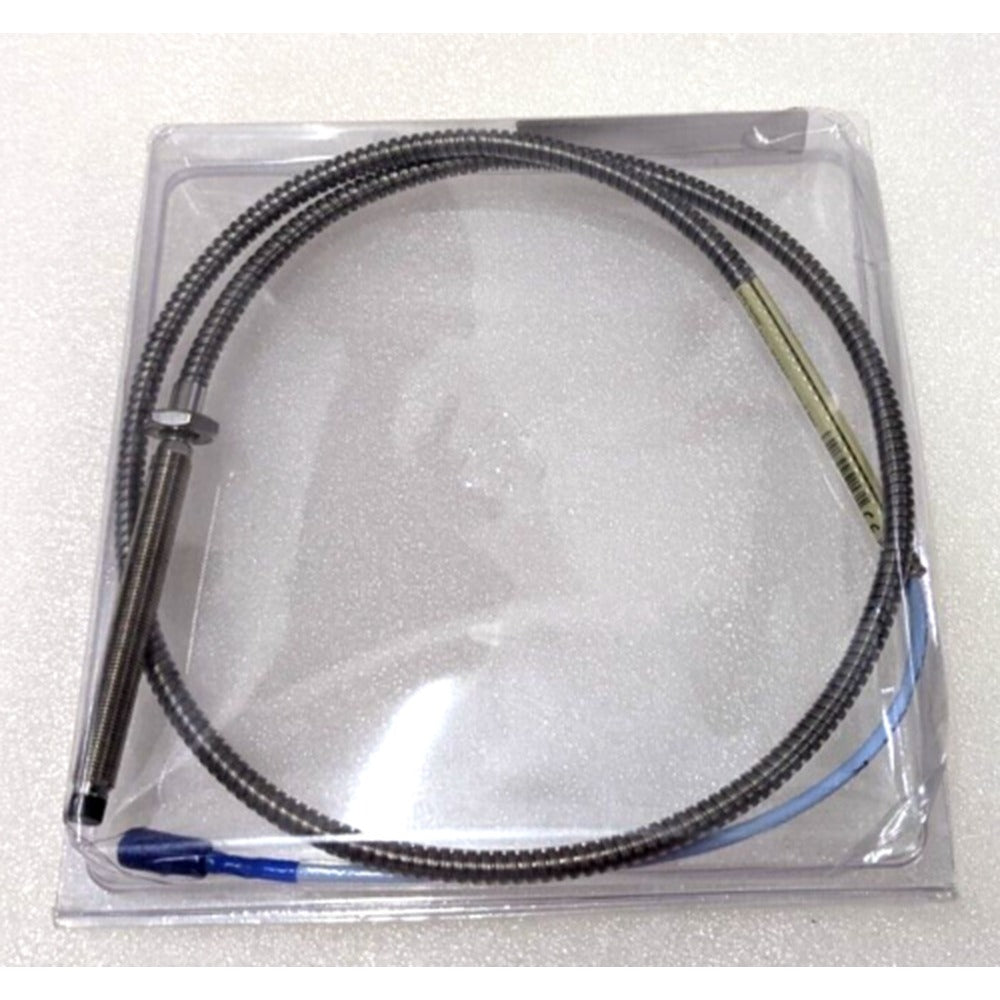

Bently Nevada 330103-00-12-10-02-CN 3300 XL 8 mm-es közelségérzékelő szondák

A Bently Nevada 330103-00-12-10-02-CN 3300 XL 8 mm-es közelségi jelátalakító-rendszer a következő alkatrészekből áll:

• Egy 3300 XL 8 mm-es szonda
• Egy 3300 XL hosszabbítókábel
• Egy 3300 XL Proximitor® érzékelő

A rendszer olyan kimeneti feszültséget biztosít, amely egyenesen arányos a szonda hegye és a vizsgált vezető felület közötti távolsággal. Sokoldalúan használható statikus (pozíció-) és dinamikus (rezgés-) mérésekhez egyaránt. A rendszert elsősorban folyadékfilmes csapágyakkal ellátott gépek rezgés- és pozíciómérésére használják. Keyphasor®- és fordulatszámmérési alkalmazásokhoz is alkalmas. A 330103-00-12-10-02-CN 3300 XL 8 mm-es rendszer jelentős előrelépést képvisel az örvényáramos közelségi jelátalakító-rendszerek terén. A szabványos 3300 XL 8 mm-es, 5 méteres rendszer teljes mértékben megfelel az American Petroleum Institute (API) 670 szabványának (4. kiadás) a mechanikai kialakítás, a lineáris tartomány, a pontosság és a hőmérséklet-stabilitás tekintetében. Ez a teljes rendszerre kiterjedő teljesítményszint lehetővé teszi a szonda, a hosszabbítókábel és a Proximitor® érzékelő teljes felcserélhetőségét az egyes alkatrészek összeválogatása vagy próbapadi kalibrálás nélkül. A 3300 XL 8 mm-es jelátalakító-rendszer minden alkatrésze visszamenőlegesen kompatibilis és felcserélhető a többi, nem XL kivitelű 3300-as sorozatú 5 és 8 mm-es jelátalakító-rendszer alkatrészeivel. Ez magában foglalja a 3300 5 mm-es szondát is, amelyet olyan esetekben használnak, amikor egy 8 mm-es szonda túl nagy a rendelkezésre álló szerelési helyhez.

Proximitor® érzékelő:

A 3300 XL Proximitor® érzékelő számos fejlesztést kínál a korábbi kialakításokhoz képest:

• Nagy sűrűségű DIN-sínes telepítéshez tervezték, de hagyományos panelbe épített kialakításban is felszerelhető.
• Bármelyik változat szerelőtalpa elektromos leválasztást biztosít, így nincs szükség külön leválasztólemezekre.
• Az érzékelő nagyfokú védettséget nyújt a rádiófrekvenciás interferenciával (RFI) szemben, így üvegszál-erősítésű házakba is problémamentesen telepíthető a közeli rádiófrekvenciás jelek jelenléte mellett.
• A fokozott RFI/EMI-immunitás lehetővé teszi, hogy a 3300 XL Proximitor® érzékelő speciális árnyékolt védőcső vagy fémház nélkül is megszerezze az európai CE-megfelelőségi jelölést, csökkentve a telepítés költségeit és összetettségét.
• A SpringLoc sorkapcsokhoz nincs szükség speciális telepítőeszközökre, és gyorsabb, robusztusabb helyszíni vezetékezési csatlakozásokat tesznek lehetővé.
• A csatlakozóvédők további környezeti védelmet biztosítanak.

Közelségérzékelő-szonda és hosszabbítókábel:

A korábbi kialakításokhoz képesti fejlesztések többek között:

• Szabadalmaztatott TipLoc™ öntési eljárás a szondacsúcs és a szondatest közötti erősebb kötés érdekében.
• Szabadalmaztatott CableLoc™ kialakítás a szonda kábelének biztonságos rögzítéséhez.
• Opcionális FluidLoc® kábel, amely megakadályozza az olaj és folyadékok kábel belsején keresztül történő szivárgását.
• Korrózióálló, aranyozott ClickLoc™ csatlakozók, amelyek meghúzásához elegendő a kézi erő, és zárszerkezettel rendelkeznek.
• Opcionális csatlakozóvédők a fokozott környezeti védelem érdekében.

Kiterjesztett hőmérséklet-tartományú alkalmazások:

Olyan alkalmazásokhoz, ahol a hőmérséklet meghaladja a 177 °C-ot (350 °F), kiterjesztett hőmérséklet-tartományú (ETR) szonda és hosszabbítókábel áll rendelkezésre. Az ETR szonda névleges hőmérséklettartománya legfeljebb 260 °C (500 °F), az ETR hosszabbítókábel pedig ugyanerre a hőmérsékletre van méretezve. Ezek az alkatrészek kompatibilisek a szabványos hőmérsékletű szondákkal és kábelekkel. Kérjük, vegye figyelembe:

1. A Proximitor® érzékelők alapértelmezés szerint AISI 4140 acélra vannak kalibrálva.
2. Túlfordulatszám-védelmi alkalmazásokhoz tekintse meg az alkalmazási megjegyzést.
3. A 3300 XL 8 mm-es alkatrészek elektromosan és fizikailag is felcserélhetők a nem XL 3300-as 5 és 8 mm-es alkatrészekkel.
4. XL és nem XL 3300-as sorozatú 5 és 8 mm-es alkatrészek keverésekor a rendszer teljesítménye a nem XL 3300-as specifikációknak felel meg.
5. A 3300-as 5 mm-es szondát akkor használják, amikor a fizikai korlátok miatt 8 mm-es szonda nem alkalmazható.
6. Az optimális, fizikai behatásokkal szembeni robusztusság érdekében 8 mm-es szondák használata ajánlott.
7. A szilikonszalag használható csatlakozóvédők alternatívájaként, de turbin­aolajnak kitett csatlakozásoknál nem ajánlott.
