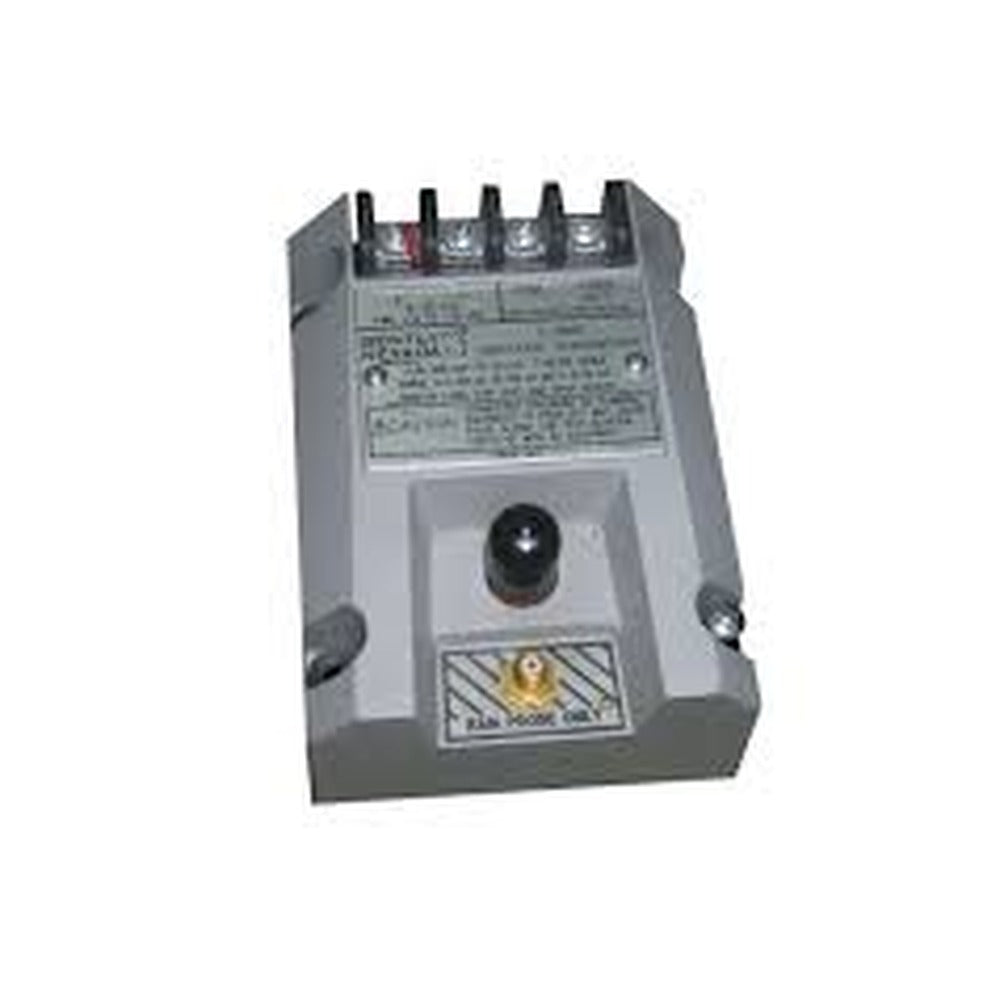

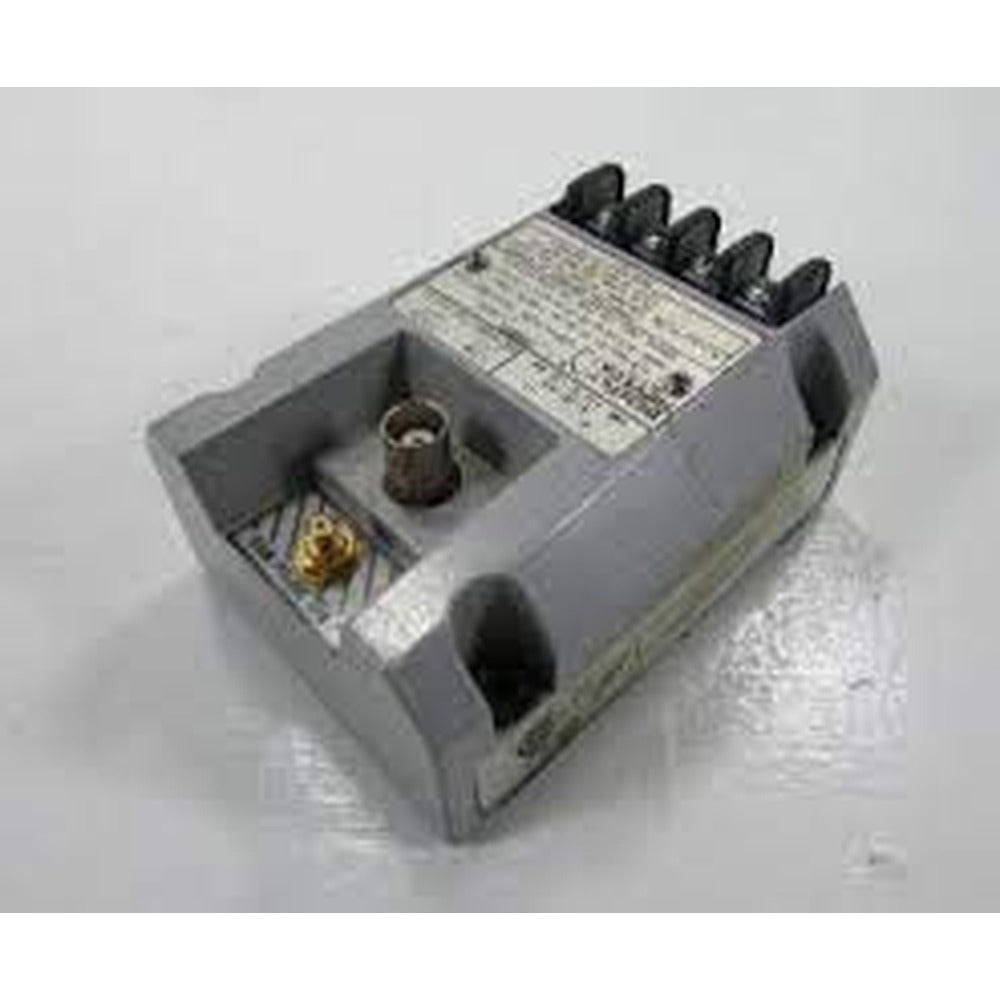

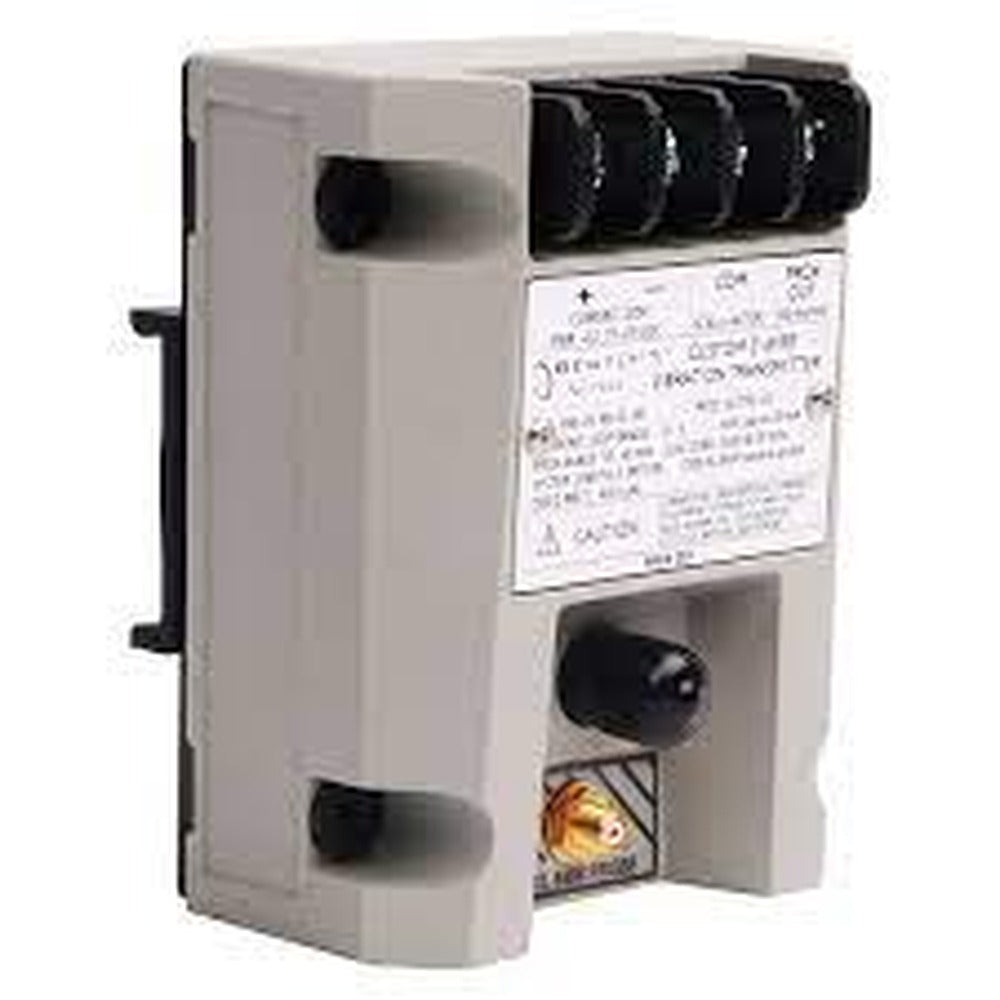

Vysílač vibrací Bently Nevada 990-05-50-02-00 990

Bently Nevada 990-05-50-02-00 990 Vibration Transmitter je primárně určen výrobcům originálního vybavení (OEM) odstředivých vzduchových kompresorů, malých čerpadel, motorů nebo ventilátorů. Poskytuje jednoduchý proporcionální vibrační signál 4 až 20 mA pro řídicí systémy strojního zařízení. Převodník je 2vodičové zařízení napájené ze smyčky kompatibilní s přibližovací sondou 3300 NSv.

Hlavní vlastnosti:

• Integrovaný snímač Proximitor, který eliminuje potřebu externí jednotky.
• Svorky „PROX OUT“ a „COM“ pro výstup dynamických vibrací a signálu napětí mezery pro diagnostiku.
• Vzájemně neovlivňující potenciometry nuly a rozsahu pro nastavení smyčky.
• Testovací pin pro rychlé ověření signálu.
• Obvod Not OK/Signal Defeat zabraňující falešným alarmům.
• Možnosti montáže: svorky na lištu DIN nebo šrouby pro montáž na přepážku.
• Zalitá konstrukce pro prostředí s vysokou vlhkostí.
• Kompatibilní s přibližovací sondou 3300 NSv pro instalaci v omezených prostorech.

Poznámky:

1. Vibrační převodníky mají ve srovnání se systémy pro kontinuální monitorování vibrací určitá omezení. Jsou vhodné pro obecné měření a sledování trendů úrovně vibrací, ale postrádají diagnostické funkce pro dynamické vibrační signály.
2. Signál „PROX OUT“ vyžaduje izolaci od testovacího zařízení, aby byla zachována integrita ochrany strojního zařízení.

Specifikace:

Elektrické:

• Vstup: Přijímá 1 bezkontaktní přibližovací sondu 3300 NSv a prodlužovací kabel.
• Napájení: Vyžaduje vstup +12 až +35 V stejnosměrně.
• Výstupní signál 4 až 20 mA: 4 až 20 mA stejnosměrně v celém specifikovaném rozsahu ve 2vodičovém zapojení.
• Přesnost proudové smyčky 4 až 20 mA: V rámci ±1,5 % v celém specifikovaném rozsahu.
• Mezera sondy: Pro plný rozsah musí být nastavena mezi 0,5 a 1,75 mm.
• Maximální odpor smyčky: 1 000 Ω včetně kabelu.
• Omezení proudu: Typicky 23 mA.
• Nula a rozsah: Nezávislá externí nastavení.
• NOT OK/Blokování signálu: Při výskytu stavu Not OK klesne výstupní signál pod 3,6 mA do 100 µs.
• Blokování při zapnutí: Po dobu 2 až 3 sekund po přivedení napájení zůstává výstupní signál pod 3,6 mA (NENÍ V POŘÁDKU).

Výstup snímače Proximitor:

• Kompatibilní s neuzemněnými přenosnými testovacími zařízeními.
• Výstupní impedance: 10 kΩ kalibrováno pro zatížení 10 MΩ.
• Lineární rozsah výstupu Prox: 1,4 mm, začíná přibližně 0,25 mm od povrchu cíle.
• Přírůstkový měřicí faktor výstupu Prox: Typicky 7,87 mV/µm.
• Teplotní stabilita: ±10 % od 0 °C do +70 °C.
• Frekvenční odezva: 5 Hz až 6 000 Hz +0, −3 dB.
• Minimální velikost cíle: Průměr 9,5 mm.
• Délka vodiče: Maximálně 3 metry pro výstup snímače Proximitor.

Elektrická klasifikace:

• Schválení pro všeobecné použití udělené organizací CSA/NRTL/C v Severní Americe a organizací VDE v Evropě.
• Normy EMC: EN 61000-6-2, EN 55011/CISPR 11, EN 61000-6-4.
• Směrnice EMC 2004/108/ES.
• Normy elektrické bezpečnosti: EN 61010-1.
• Směrnice o nízkém napětí 2006/95/ES.

Umístění v nebezpečných prostorech:

• Prostředí bez nebezpečí výbuchu (zóna 2 nebo divize 2): Maximální vzdálenost mezi převodníkem a přijímacím zařízením pro výstup signálu je 13 km.
• Jiskrově bezpečné provedení: Maximální vzdálenost mezi převodníkem a přijímacím zařízením pro výstup signálu je 68 metrů.

Další podrobnosti naleznete zde: Bently Nevada 990-05-50-02-00 990 Vibration Transmitter PDF
