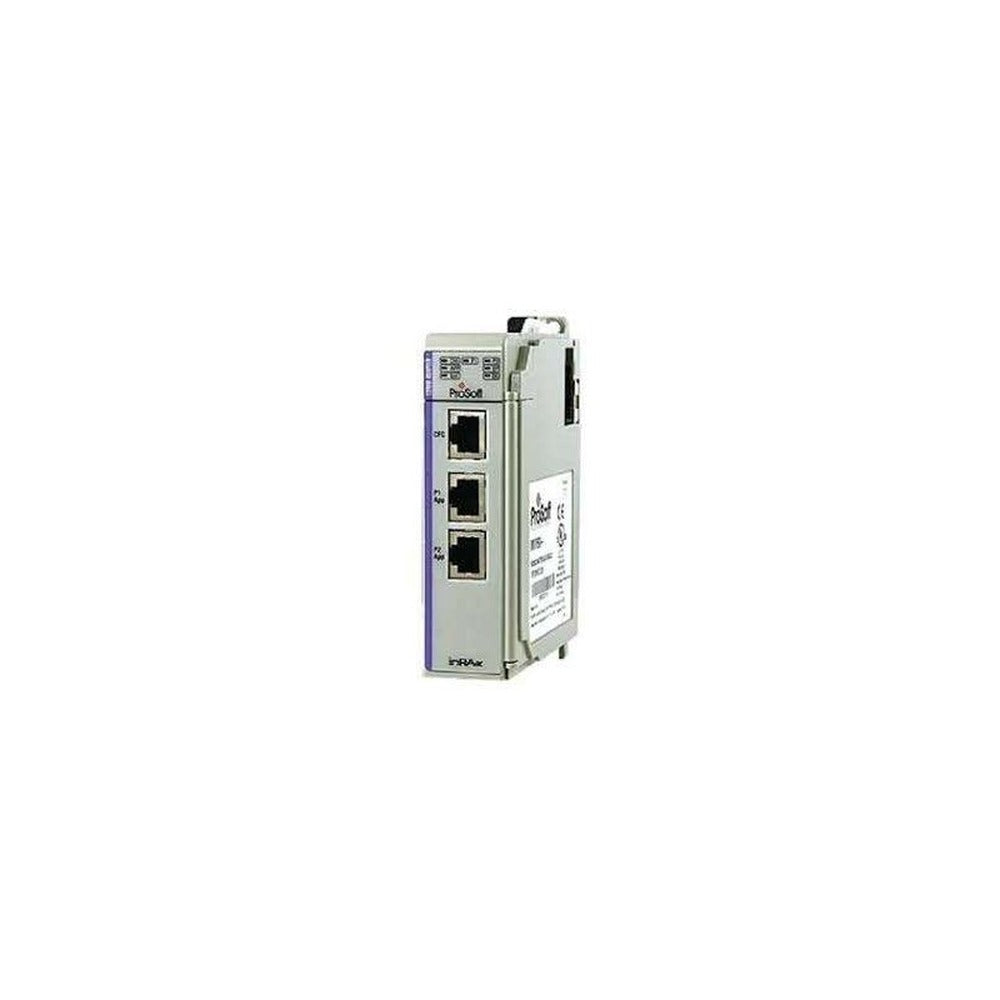

Síťový modul rozhraní PROSOFT MVI69-MCM Modbus Master/Slave

Síťový modul rozhraní Modbus Master/Slave Allen-Bradley MVI69-MCM umožňuje programovatelným automatizačním řídicím jednotkám (PAC) CompactLogix™ společnosti Rockwell Automation® a programovatelným řídicím jednotkám MicroLogix™ 1769-LRP Řídicí jednotky (PLC) pro komunikaci se zařízeními kompatibilními s Modbus. Mezi kompatibilní zařízení patří nejen PLC Modicon®, ale také široká škála zařízení třetích stran používaných téměř ve všech odvětvích.

Funkce a výhody

• Licencovaná technologie sběrnice

  • Vyrobeno na základě licence společnosti Rockwell Automation.
  • Vysokorychlostní přenos dat mezi modulem MVI69 a procesorem CompactLogix / MicroLogix.
  • Instaluje se jako generický modul 1769, ukázková ladderová logika je součástí dodávky.
  • Zobrazení dat a stavu modulu ve značkách a uživatelsky definovaných datových typech UDT řídicí jednotky RSLogix 5000.

• Protokolové rozhraní Modbus Master/Slave

  • Emulace zařízení Modbus Master nebo Slave na každém samostatně konfigurovatelném aplikačním portu.
  • Podporovány jsou protokolové varianty Modbus RTU a Modbus ASCII.
  • Podporován je přenos dat s plovoucí desetinnou čárkou, včetně podpory pro Enron, Daniel® a další implementace.
  • Vhodné pro aplikace rozhraní SCADA a polních zařízení.

• Software ProSoft Configuration Builder je součástí dodávky

  • Grafický konfigurační nástroj s funkcí přetahování pro jednoduchou konfiguraci modulu.
  • Snadno použitelné diagnostické okno s hardwarovou a protokolovou diagnostikou ovládanou prostřednictvím nabídek.
  • Zobrazení obsahu databáze modulu prostřednictvím sériového připojení ke stolnímu počítači.

• S podporou společnosti ProSoft Technology

  • 20 let zkušeností s dodáváním vysoce kvalitních a spolehlivých řešení.
  • Bezplatná neomezená technická podpora po telefonu po celém světě pro předprodejní podporu, nastavení nebo řešení problémů.
  • Tříletá záruka zajišťuje spolehlivost a chrání před poruchami zařízení.
  • Bezplatné softwarové nástroje ProSoft se úzce integrují s hardwarem.

Obecné specifikace

• Kompatibilní s jednopolohovou instalací a sběrnicí 1769.
• Rozpoznán jako vstupně-výstupní modul s přístupem k paměti procesoru pro přenos dat.
• Pro přenos dat mezi modulem a procesorem se používá ladderová logika.
• Konfigurační data se získávají z konfiguračního textového souboru staženého do modulu.
• Podporuje řídicí jednotky CompactLogix a MicroLogix 1500 LRP s výjimkou konkrétních modelů.

Obecné specifikace – parametry komunikace Modbus Master/Slave

• Přenosová rychlost: 110 až 115 kbaud.
• Stop bity: 1 nebo 2.
• Velikost dat: 7 nebo 8 bitů.
• Parita: žádná, sudá, lichá.
• Zpoždění časování RTS: 0 až 65 535 milisekund.
• Režimy Modbus: Režim RTU (binární) s CRC-16, režim ASCII s kontrolou chyb LRC.
• Data s plovoucí desetinnou čárkou: Podporována, včetně konfigurovatelné podpory pro Enron, Daniel® a další.

Funkční specifikace – Modbus Master

• Port nakonfigurovaný jako virtuální zařízení Modbus Master aktivně vydává příkazy Modbus.
• Podporuje až 100 příkazů na každém portu.
• Konfigurovatelné dotazování seznamu příkazů, k dispozici jsou chybové kódy.
• Optimalizovaná charakteristika dotazování podřízených zařízení s komunikačními problémy.

Funkční specifikace – podřízené zařízení Modbus

• Port nakonfigurovaný jako podřízené zařízení Modbus umožňuje interakci se všemi daty obsaženými v modulu.
• Adresa uzlu: 1 až 247 (volitelná v softwaru).
• Chybové kódy, čítače a stav portu jsou k dispozici pro každý nakonfigurovaný podřízený port.

Hardwarové specifikace

• Rozměry: Standardní jednomodulový modul 1769.
• Proudové zatížení: max. 800 mA při 5 V DC.
• Dimenzování vzdálenosti napájecího zdroje 2 (instalace L43 a L45 v prvních 2 slotech sběrnice 1769).
• Provozní teplota: 32 °F až 140 °F (0 °C až 60 °C).
• Skladovací teplota: −40 °F až 185 °F (−40 °C až 85 °C).
• Relativní vlhkost: 5 % až 95 % (bez kondenzace).
• Indikátory LED: stav baterie a modulu, stav aplikace, aktivita sériového portu, aktivita portu CFG.
• Port CFG (CFG): RJ45 (DB-9F s dodaným kabelem), pouze RS-232, bez hardwarového řízení toku.
• Aplikační porty (P1, P2) (sériové moduly): RS-232, RS-485 nebo RS-422 (volitelné pomocí jumperu), RJ45 (DB-9F s dodaným kabelem), konfigurovatelné hardwarové řízení toku RS-232, optická izolace 500 V od základní desky.
• Dodáváno s jednotkou: kabely RJ45 na DB-9M pro každý port, 1,8m konfigurační kabel RS-232.
