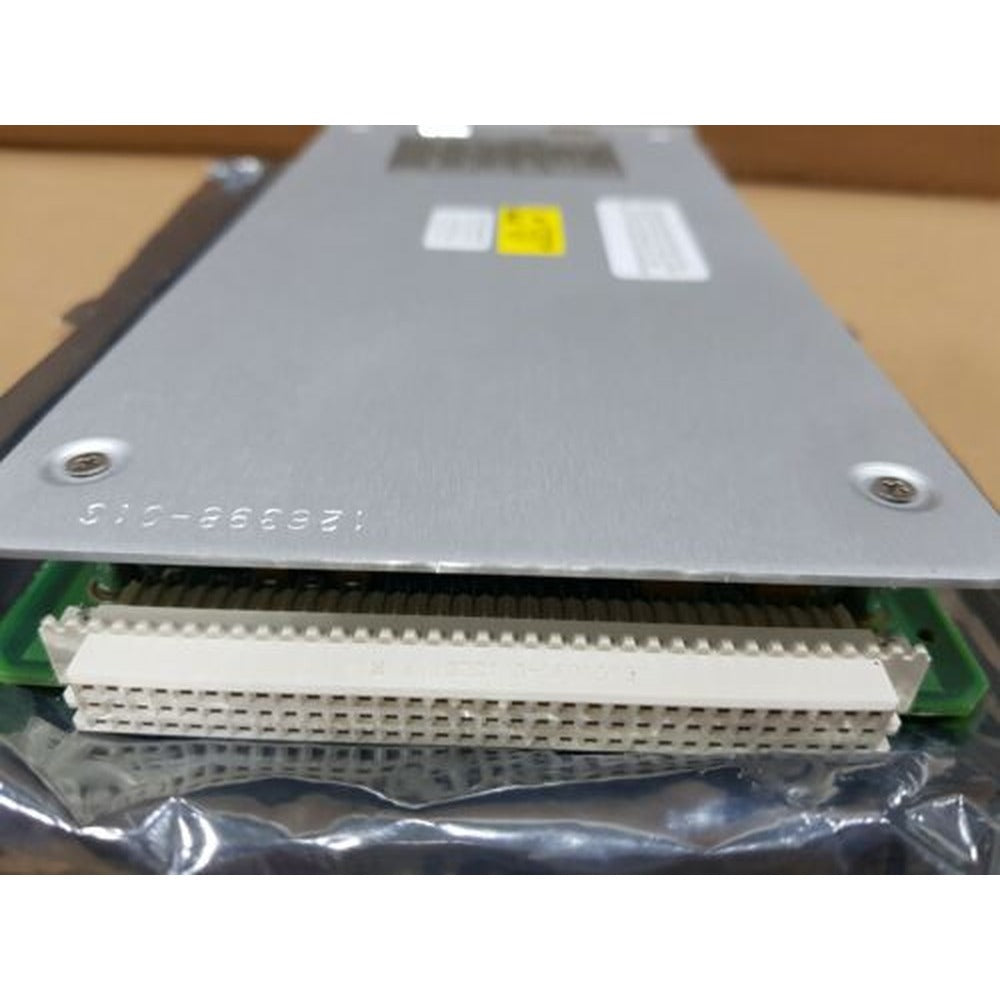

Bently Nevada 149369-01 3500/25 усовершенствованный модуль Keyphasor

Bently Nevada 149369-01 3500/25 Enhanced Keyphasor Module — это специализированное устройство, используемое в системах мониторинга оборудования для формирования сигналов Keyphasor. Ниже приведено описание его функций, характеристик и информации для заказа:

Описание:

• Модуль получает входные сигналы от бесконтактных пробников или магнитных датчиков и преобразует их в цифровые сигналы Keyphasor.
• Сигналы Keyphasor указывают момент совмещения определённой метки на вращающемся валу с преобразователем Keyphasor.
• Система может принимать до четырёх сигналов Keyphasor в обычной конфигурации и до восьми в парной конфигурации.
• Сигналы Keyphasor необходимы для точных измерений времени, включая скорость вращения вала и векторные параметры, такие как амплитуда и фаза вибрации 1X.

Улучшения:

• Усовершенствованный модуль Keyphasor расширяет возможности предыдущей конструкции благодаря улучшенной обработке сигналов.
• Он сохраняет обратную совместимость с существующими модулями Keyphasor в устаревших системах.
• Старый модуль Keyphasor (PWA 125792-01) заменяется новым 149369-01 модуль.

Конфигурация:

• В приложениях с тройным модульным резервированием (TMR) используются два модуля Keyphasor для формирования первичного и вторичного сигналов Keyphasor.
• Для систем более чем с четырьмя входами Keyphasor возможны парные конфигурации, обеспечивающие четыре основных и четыре резервных входных канала.

Изолированный модуль ввода-вывода Keyphasor:

• Предназначен для сигналов Keyphasor, подключённых параллельно к нескольким устройствам и требующих изоляции от других систем.
• Подходит для применений с магнитным датчиком при добавлении внешнего источника питания.
• Обратите внимание, что этот модуль в основном измеряет скорость вращения вала и вносит несколько больший фазовый сдвиг по сравнению с неизолированной версией.

Расширенные функции продукта:

• Обеспечивает формирование событийных сигналов один раз за оборот из входных сигналов с несколькими событиями за оборот.
• Поддерживает прошивку, обновляемую в полевых условиях.
• Предоставляет данные для составления отчетов об управлении активами.

Технические характеристики (избранные):

• Потребляемая мощность: обычно 3,2 Вт.
• Диапазон входного сигнала: от +0,8 до −21,0 В (неизолированные модули ввода-вывода) или от +5 до −11 В (изолированные модули ввода-вывода).
• Входной импеданс: минимум 21,8 кОм.
• Диапазон входного сигнала: от 1 до 1 200 000 об/мин (от 0,017 до 20 кГц).
• Диапазон выходного сигнала: от 1 до 99 999 об/мин (от 0,017 до 1667 Гц).
• Выходной импеданс: максимальный импеданс буферизованного выхода 504 Ом.
• Источник питания преобразователя Keyphasor: −24 В постоянного тока, максимум 40 мА на канал.
• Рабочая температура: от −30 °C до +65 °C (от −22 °F до +150 °F).

Ограничения по условиям окружающей среды:

• Диапазоны рабочей температуры зависят от использования модуля ввода-вывода с внутренним барьером или модуля ввода-вывода Keyphasor.

Соответствие требованиям и сертификация:

• Соответствует стандартам ЭМС и стандартам электробезопасности.
• Сертифицирован для использования во взрывоопасных зонах.

Физические размеры (основной модуль):

• Высота × ширина × глубина: 119,9 мм × 24,4 мм × 256,5 мм.
• Вес: 0,34 кг (0,76 фунта).

Требования к месту в стойке:

• Основной модуль: 1 передний слот половинной высоты.
• Модули ввода-вывода: 1 полноразмерный задний слот.

Особенности заказа:

• Доступны различные варианты в зависимости от количества каналов, типа модуля ввода-вывода и требований к сертификации агентства.
• Внешние клеммные блоки и кабели, возможно, потребуется заказывать отдельно.
• Для сложных применений проконсультируйтесь с квалифицированным торговым представителем Bently Nevada.

Чтобы узнать больше о расширенном модуле Keyphasor 149369-01 3500/25 Bently Nevada, ознакомьтесь с PDF-файлом онлайн: 3500-25-01-01-00
